टाइप 1 एसपीडी बनाम टाइप 2

सुरज प्रोटेक्शन डिवाइस क्या हैं और वे क्यों महत्वपूर्ण हैं?

एसपीडी अवधारणाः ओवरज प्रोटेक्टिव डिवाइस (एसपीडी) एक विद्युत उपकरण है जिसे सर्किट और संबंधित सुविधाओं को अस्थायी ओवरवोल्टेज और स्पाइक्स के कारण होने वाले नुकसान से बचाने के लिए डिज़ाइन किया गया है।वे उपकरण के डाउनटाइम को कम करने और सुचारू संचालन की गारंटी देने के लिए सटीक सुरक्षा प्रदान कर सकते हैं.

अधिभार संरक्षण यंत्र, जिन्हें अक्सर अधिभार रोधी या अधिभार दमनक कहा जाता है, विद्युत प्रतिष्ठानों और उपकरणों को क्षणिक अतिवोट से बचाने के लिए डिज़ाइन किए गए हैं।इन अचानक वोल्टेज स्पाइक्स से उत्पन्न हो सकता है:

- बिजली के झटके (प्रत्यक्ष या अप्रत्यक्ष)
- उपयोगिता ग्रिड स्विचिंग ऑपरेशन
- बड़े उपकरण चालू या बंद
- बिजली काटे जाने और बाद में बहाली
- विद्युत दुर्घटनाएं

उचित अधिभार सुरक्षा के बिना, ये क्षणिक वोल्टेज घटनाएं संवेदनशील इलेक्ट्रॉनिक्स को नुकसान पहुंचा सकती हैं, उपकरण के जीवनकाल को कम कर सकती हैं, डेटा हानि का कारण बन सकती हैं, और यहां तक कि आग का खतरा भी पैदा कर सकती हैं।उद्योग अध्ययनों के अनुसार, बिजली की वृद्धि से हर साल उपकरणों को अरबों डॉलर का नुकसान होता है, जिससे आवासीय और वाणिज्यिक अनुप्रयोगों दोनों के लिए वृद्धि सुरक्षा एक आवश्यक निवेश बन जाती है।

जब आपके विद्युत उपकरणों और प्रणालियों को बिजली के बढ़ते प्रवाह से बचाने की बात आती है, तो प्रकार 1 और प्रकार 2 के बीच अंतर को समझना महत्वपूर्ण है।प्रत्येक प्रकार विद्युत सुरक्षा पदानुक्रम में एक विशिष्ट उद्देश्य की सेवा करता है, और सही चुनने का मतलब आपके मूल्यवान उपकरण की सुरक्षा या महंगे नुकसान के जोखिम के बीच का अंतर हो सकता है।

टाइप 1 सर्ज प्रोटेक्टर क्या है?

टाइप 1 सर्ज प्रोटेक्टर आवासीय और वाणिज्यिक भवनों को बाहरी, उच्च ऊर्जा वाले वोल्टेज स्पाइक्स से बचाते हैं, जो मुख्य रूप से बिजली के प्रहार से होते हैं।

आम तौर पर उपयोगिता सेवा के प्रवेश द्वार और मुख्य वितरण पैनल के बीच स्थापित,वे इमारत के विद्युत प्रणाली में प्रवेश करने से पहले बिजली के उछाल को रोककर रक्षा की पहली पंक्ति प्रदान करते हैं।इस प्रकार के रक्षक विद्युत बुनियादी ढांचे और जुड़े उपकरणों को संभावित क्षति से बचाने के लिए प्रभावी रूप से बड़े अधिभार का प्रबंधन कर सकते हैं।

टाइप 2 सर्ज प्रोटेक्टर क्या है?

टाइप 2 सर्ज प्रोटेक्टर उपकरण और संवेदनशील इलेक्ट्रॉनिक उपकरणों को आंतरिक वोल्टेज स्पाइक और सर्ज से बचाते हैं जो आमतौर पर एक इमारत की विद्युत प्रणाली में पाए जाते हैं।

स्विचबोर्ड में स्थापित, इस प्रकार के अधिभार रक्षक विद्युत भारों को स्विच करने या बाहरी रक्षाओं को बायपास करने से होने वाले अधिभारों को संभालते हैं।यह इन उछालों के प्रभावों को कम करके रक्षा की एक महत्वपूर्ण दूसरी पंक्ति प्रदान करता है, जिससे परिसर के भीतर विद्युत उपकरणों की समग्र सुरक्षा और जीवन काल बढ़ेगा।

टाइप 1, टाइप 2 एसपीडी अधिभार रक्षक के बीच अंतर

1तरंगरूपः

विभिन्न एसपीडी को विशिष्ट तरंगों के आधार पर वर्गीकृत और रेटेड किया जाता है जो सामान्य विद्युत गड़बड़ी की प्रकृति का अनुकरण करते हैं।एक तरंग रूप से तात्कालिक वोल्टेज या वर्तमान वृद्धि के विशिष्ट आकार और विशेषताओं को संदर्भित करता है जिसे एसपीडी का सामना करने के लिए डिज़ाइन किया गया है. विभिन्न प्रकार के एसपीडी का परीक्षण और विभिन्न तरंग आकार मानकों के खिलाफ मूल्यांकन किया जाता है, जो विभिन्न प्रकार के संभावित उछाल का प्रतिनिधित्व करते हैं। यहां कुछ सबसे आम हैंः

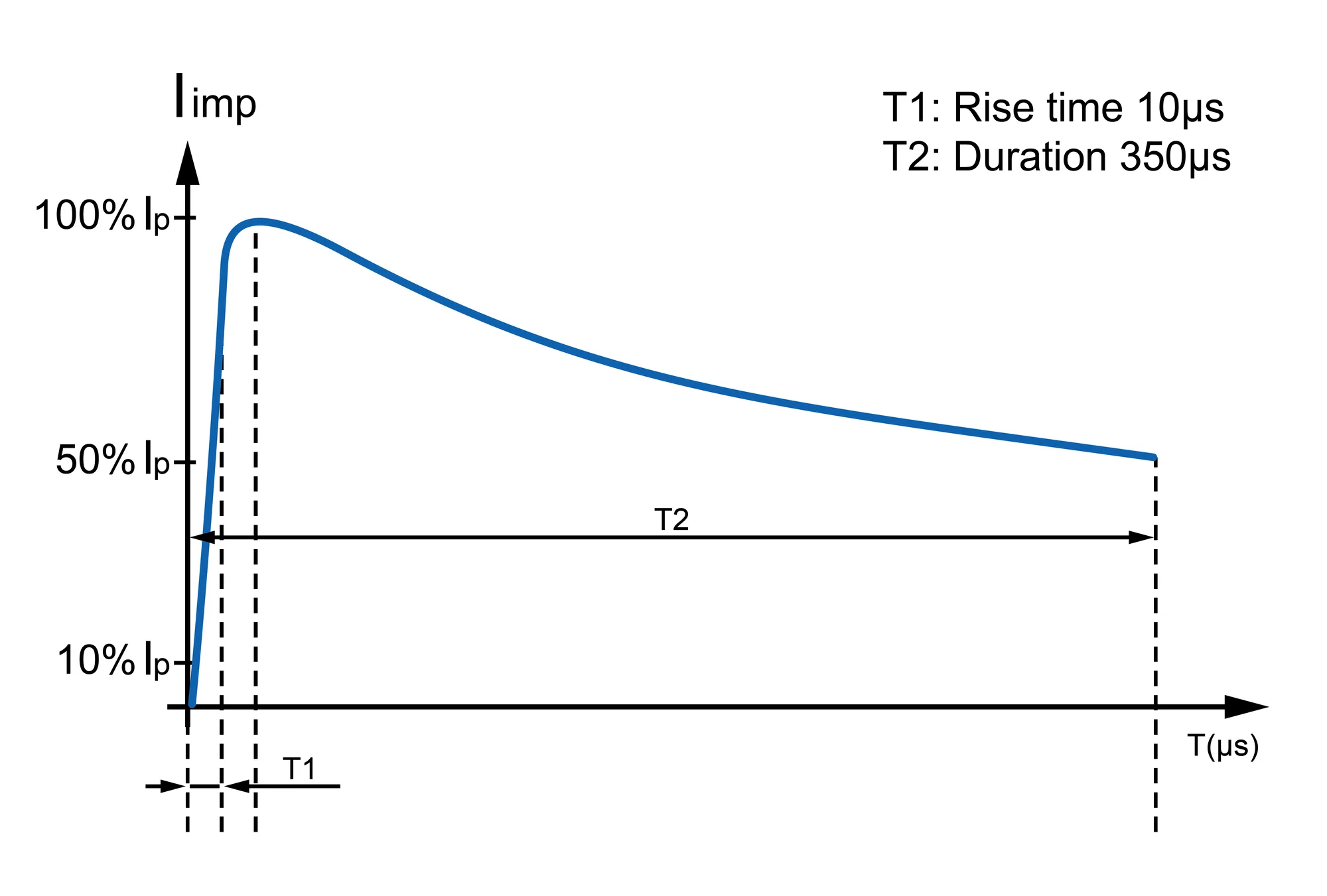

- 10/350 μs Waveform (Type 1 SPDs): इसमें 10 माइक्रोसेकंड का वृद्धि समय और 350 माइक्रोसेकंड की अधिक लंबी अवधि होती है।प्रत्यक्ष बिजली के प्रहार से सुरक्षा के लिए निर्मित विशेष उपकरणबढ़े हुए उदय का समय इस तरह की बिजली की घटनाओं में विशिष्ट वोल्टेज के धीमे निर्माण को दर्शाता है।

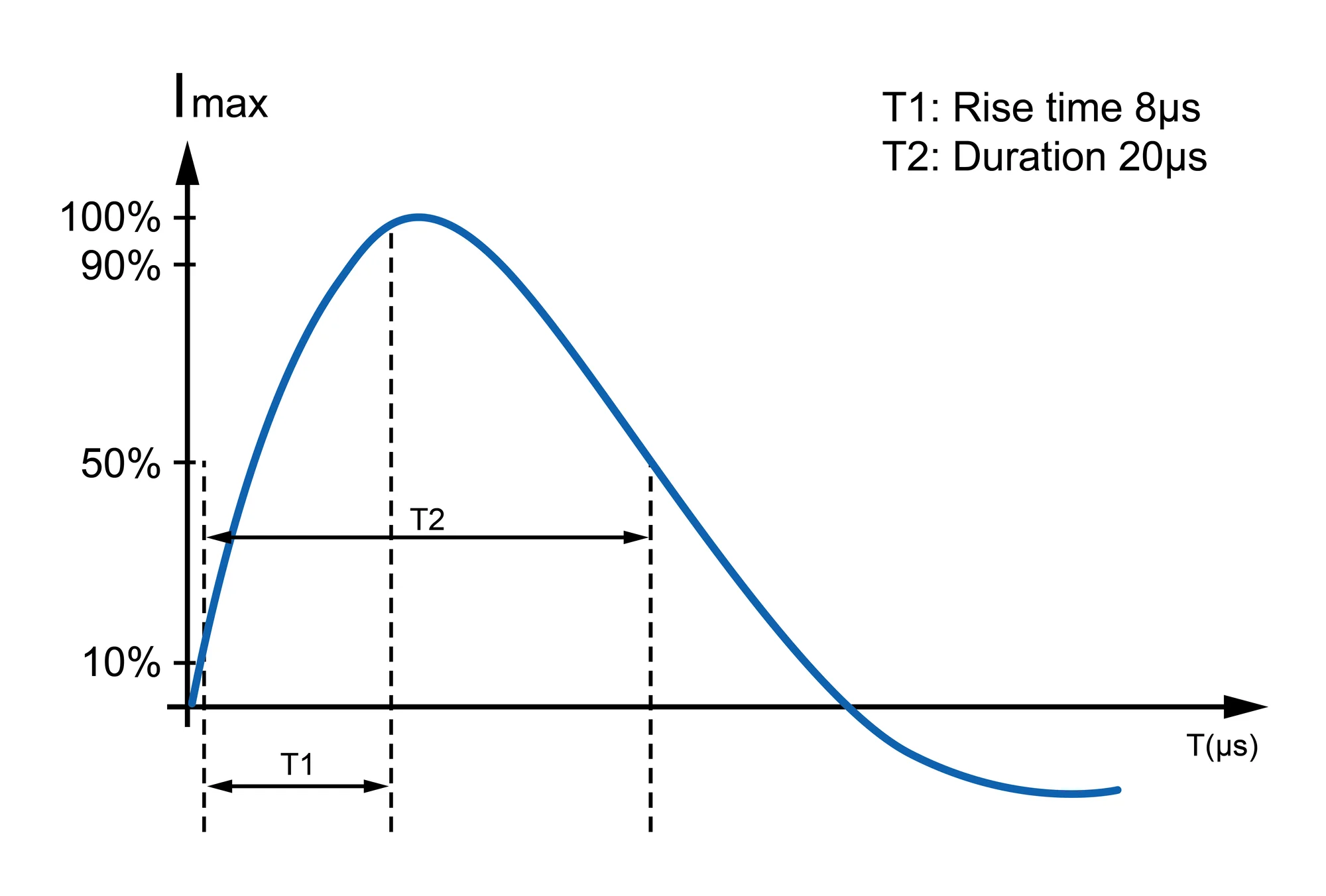

- 8/20 μs Waveform (Type 2 SPDs): इस तरंग रूप में 8 माइक्रोसेकंड का तेजी से वृद्धि समय और 20 माइक्रोसेकंड की अपेक्षाकृत लंबी अवधि होती है।यह प्रकार 2 एसपीडी के पात्रों को परिभाषित करने के लिए एक मानक हैइन उपकरणों को तेजी से बढ़ते, उच्च-वर्तमान के झटकों से बचाने के लिए डिज़ाइन किया गया है जो स्विचिंग ऑपरेशन या पास के बिजली के झटकों जैसी गतिविधियों से उत्पन्न हो सकते हैं।इन घटनाओं से जुड़ी वोल्टेज में तेजी से वृद्धि की लहर प्रभावी ढंग से दोहराता हैप्रकार 2 एस.पी.डी. के डिजाइन और प्रदर्शन की अपेक्षाओं का मार्गदर्शन करता है।

2ऊर्जा संभाल क्षमताः

दो प्रकार के एस.पी.डी. जिनकी ऊर्जा संभालने की क्षमता अलग-अलग है क्योंकि वे उपयोग के अंत के विभिन्न परिदृश्यों के खिलाफ कार्य करने के लिए डिज़ाइन किए गए हैं, जिन्हें उनके स्थान और सुरक्षा स्तर के अनुसार वर्गीकृत किया गया हैः

- वर्ग बी के रूप में वर्गीकृत टाइप 1 ओवरज सुरक्षा उपकरण (एसपीडी), प्रत्यक्ष बिजली के प्रहार या तीव्र उच्च ऊर्जा घटनाओं से उत्पन्न उच्चतम ओवरज धाराओं को कुशलतापूर्वक संभालता है,एक ऊर्जा संभाल क्षमता के साथ Iimp (10/350 μs) 25kA से 100kA.

- टाइप 2 सर्ज प्रोटेक्शन डिवाइस (एसपीडी), जिसे क्लास सी के रूप में वर्गीकृत किया गया है, टाइप 1 की तुलना में अधिक आम मध्यम आकार के सर्ज को संबोधित करता है, लेकिन फिर भी इलेक्ट्रॉनिक्स को नुकसान पहुंचाने के लिए पर्याप्त शक्तिशाली है।इन & इमैक्स (8/20 μs) 20kA से 110kA तक ऊर्जा संभाल क्षमता के साथ.

3प्रदर्शन:

- टाइप 1 उपकरण प्रत्यक्ष बिजली के झटकों सहित बाहरी झटकों के खिलाफ सुरक्षा के लिए डिज़ाइन किए गए हैं, जो दुर्लभ हैं लेकिन बहुत विनाशकारी हो सकते हैं।

- प्रकार 2 के उपकरण भवन के अंदर बड़े उपकरणों के चालू/बंद होने से या प्रकार 1 के उपकरण के माध्यम से गुजरने वाले बाहरी सर्ज के खिलाफ सुरक्षा प्रदान करते हैं।

क्या टाइप 1 एसपीडी टाइप 2 से बेहतर है?

टाइप 1 एसपीडी को आम तौर पर प्रत्यक्ष बिजली के प्रहार से जुड़े उच्च ऊर्जा वाले सर्ज को प्रबंधित करने के लिए बनाया जाता है। हालांकि, टाइप 1 अरेस्टर अकेले विद्युत प्रणाली की पूरी तरह से सुरक्षा नहीं करते हैं।ऊर्जा संभाल क्षमता के दृष्टिकोण से, वे टाइप 2 एसडीडी की तुलना में अधिक हैं, जबकि टाइप 1 एसडीडी को अधिक बढ़त धाराओं का सामना करना पड़ता है।वहाँ शेष वर्तमान है कि प्रकार 2 अधिभार arresters की कार्यक्षमता की आवश्यकता बनी हुई है.

Consider a large concert venue where the main entrance is equipped with sufficient security checks (functions as a type 1 SPD) to prevent any major threats or unauthorized items from entering the venueउसी समय, कॉन्सर्ट हॉल के अंदर, कॉन्सर्ट को सुचारू रूप से चलाने के लिए छोटे मुद्दों को संभालने के लिए अतिरिक्त सुरक्षा कर्मियों और जांच (प्रकार 2 एसपीडी के समान) हैं।

प्रकार 1 और प्रकार 2 एस.पी.डी. के बीच का विकल्प स्थापना स्थान और अपेक्षित ऊर्जा धाराओं जैसे कारकों पर निर्भर करता है जिन्हें उन्हें संभालने की आवश्यकता होती है।यह ध्यान देने योग्य है कि न तो प्रकार 1 और न ही प्रकार 2 एसपीडी स्वाभाविक रूप से बेहतर हैंउनकी प्रभावशीलता विशिष्ट आवेदन आवश्यकताओं पर निर्भर करती है।

स्थिति प्रकार 1 और प्रकार 2 एस.पी.डी.

प्रकार 1 एसपीडी को मुख्य विद्युत पैनल पर स्थापित करने के लिए रणनीतिक रूप से डिज़ाइन किया गया है और उनका प्राथमिक कार्य बाहरी रूप से उत्पन्न उच्च-ऊर्जा वाले सर्ज को संभालना है।

यह विद्युत संयंत्र के मूल में प्राथमिक वितरण बोर्ड में स्थापित किया जाएगा।टाइप 1 अधिभार संरक्षण उपकरण विशेष रूप से एक उच्च बिजली घनत्व क्षेत्र में उपयोगी है जहां भारी अधिभार वर्तमान या यहां तक कि प्रत्यक्ष हमले का जोखिम उच्च है (जैसेबिजली के तारों से सुसज्जित इमारतें) ।

प्रकार 1 अधिभार सुरक्षा उपकरण (एसपीडी) व्यापक रूप से विभिन्न अनुप्रयोगों में पाया जा सकता है, मुख्य विद्युत पैनल पर प्रमुख रूप से।

दूसरी ओर, प्रकार 2 एसपीडी को विद्युत प्रणाली के भीतर उप-पैनल या शाखा सर्किट के स्तर पर और सेवा उपकरण ओवरकंट्रेंट डिवाइस के भार पक्ष पर रखा जाता है,शाखा पैनल पर स्थित एस.पी.डी सहितइनका उद्देश्य स्थानिक वृद्धि और मध्यम से उच्च ऊर्जा वाले परिवर्तनों से सुरक्षा प्रदान करना है जो अभी भी संवेदनशील उपकरणों के लिए खतरा पैदा कर सकते हैं।

उपयोग के बिंदु के करीब होने से, प्रकार 2 एसपीडी एक द्वितीयक रक्षा परत प्रदान करते हैं, प्रभावी रूप से विद्युत नेटवर्क में आगे यात्रा करने से बढ़ते हुए रोकते हैं।

सही सुरक्षात्मक उपकरण कैसे चुनें?

उपयुक्त अधिभार सुरक्षा का चयन करने के लिए कई कारकों पर विचार करना आवश्यक हैः

1जोखिम आकलन

- बिजली के संपर्क में आना: बिजली के संपर्क में आने वाले क्षेत्रों में गुणों को टाइप 1 सुरक्षा को प्राथमिकता देनी चाहिए
- उपकरण मूल्यः उच्च मूल्य वाले उपकरण अधिक व्यापक सुरक्षा को उचित बनाते हैं
- महत्वपूर्ण परिचालनः मिशन-महत्वपूर्ण प्रणालियों को बहुस्तरीय सुरक्षा की आवश्यकता होती है
- डाउनटाइम की लागत: ओवरटेक क्षति से संभावित डाउनटाइम की लागत पर विचार करें

2तकनीकी विचार

- सिस्टम वोल्टेज: एसपीडी को अपने विद्युत प्रणाली वोल्टेज से मेल करें
- शॉर्ट सर्किट वर्तमान रेटिंगः सुनिश्चित करें कि एसपीडी उपलब्ध दोष वर्तमान को संभाल सकता है
- सर्ज करंट कैपेसिटी: उच्च रेटिंग बेहतर सुरक्षा और लंबे जीवन प्रदान करती है
- वोल्टेज सुरक्षा रेटिंग (वीपीआर): संवेदनशील उपकरणों के लिए कम बेहतर है
- सुरक्षा मोडः L-N, L-G, N-G, L-L (अधिक पूर्ण सुरक्षा सभी मोड को शामिल करती है)

3कार्यान्वयन रणनीति

- प्रकार 1 एसपीडी सेवा प्रवेश द्वार पर सबसे गंभीर वृद्धि को संभालने के लिए
- शाखा सर्किट की सुरक्षा के लिए वितरण पैनलों पर टाइप 2 एसपीडी

क्या मुझे टाइप 1 और टाइप 2 एसपीडी दोनों चाहिए?

टाइप 1 और टाइप 2 एसपीडी दोनों का उपयोग करने का निर्णय विभिन्न कारकों पर निर्भर करता है। विचार में क्षेत्र में बिजली के झटके के जोखिम, उपयोग किए जाने वाले इलेक्ट्रॉनिक उपकरणों की संवेदनशीलता,बजट योजनाएँ, और स्थानीय विद्युत संहिता और नियमों का पालन करना।

ऐसी स्थितियों में जहां बिजली का खतरा अधिक है या जहां महत्वपूर्ण और संवेदनशील उपकरण उपयोग में हैं, दोनों प्रकार के एसडीडी की स्थापना की सिफारिश की जाती है।

टाइप 1 सर्ज अरेस्टर को सीधे इनकमिंग ब्रेकर के नीचे स्थापित किया जाना चाहिए, खासकर जब इमारत की छत पर बिजली का तार हो।

औद्योगिक और वाणिज्यिक स्थलों के लिए, इन क्षेत्रों में बिजली सुरक्षा अधिक जरूरी हो जाती है।सुरक्षा की कमी न केवल उपकरण और सुविधाओं को नुकसान पहुंचा सकती है बल्कि लोगों की सुरक्षा को खतरे में डाल सकती है.

Consulting with a qualified electrician or electrical engineer is necessary to assessing the specific needs of the electrical system and determining the most effective combination of SPDs for sustained protection.

स्थापना के सर्वोत्तम अभ्यास

प्रभावी अधिभार सुरक्षा के लिए उचित स्थापना महत्वपूर्ण हैः

1स्थापित करने से पहले महत्वपूर्ण नोट्स

- सुनिश्चित करें कि सर्किट ब्रेकर या डिस्कनेक्ट स्विच की पावर डिस्कनेक्ट है।

- स्थापना और वायरिंग प्रक्रियाओं को राष्ट्रीय और स्थानीय विद्युत मानकों दोनों का पालन करना चाहिए।

- प्रणाली की स्थापना और रखरखाव के लिए योग्य लाइसेंस प्राप्त तकनीशियनों या इलेक्ट्रीशियनों को जिम्मेदार होना चाहिए।

- सर्वोत्तम प्रदर्शन के लिए कंडक्टरों की लंबाई यथासंभव छोटी और सीधी होनी चाहिए।

- अतिरिक्त तार को घुमाव से बचें।

- सर्वोत्तम प्रदर्शन के लिए 90 डिग्री मोड़ से बचें और तारों को गोल के रूप में मोड़ें।

- सभी तारों को सही लंबाई पर काटें।

- एसपीडी की स्थापना के लिए कंडक्टरों की लंबाई 0.5 मीटर से अधिक नहीं होनी चाहिए और किसी भी परिस्थिति में 1 मीटर से अधिक नहीं होनी चाहिए।

2प्रकार 1 एस.पी.डी.

- सेवा प्रवेश द्वार के निकट यथासंभव स्थापित करें
- संक्षिप्त, सीधी कंडक्टर के तारों का प्रयोग करें (यदि संभव हो तो 12 इंच से कम)
- उपयुक्त तार आकार का उपयोग करें (आमतौर पर 6 AWG या उससे अधिक)
- उचित ग्राउंडिंग कनेक्शन सुनिश्चित करें
- निर्माता के टोक़ विनिर्देशों का पालन करें

3. प्रकार 2 एसपीडी स्थापना

- मुख्य ब्रेकर के भार पक्ष पर स्थापित करें
- संरक्षित उपकरण या पैनल के निकट स्थिति
- प्रतिबाधा को कम करने के लिए लीड लंबाई को कम करें
- निर्माता विनिर्देशों के अनुसार समर्पित ब्रेकर का उपयोग करें
- आवधिक निरीक्षण के लिए सुलभ स्थान पर स्थापित करें

रखरखाव और प्रतिस्थापन पर विचार

ओवरज़ेक सुरक्षा उपकरण हमेशा के लिए नहीं रहते हैं और आवधिक देखभाल की आवश्यकता होती है:

- नियमित निरीक्षण: मासिक रूप से संकेत दीपक (यदि उपलब्ध हो) की जाँच करें
- जीवन काल: अधिकांश एसपीडी का जीवन काल सीमित होता है और प्रत्येक वृद्धि घटना के साथ बिगड़ जाता है
- प्रतिस्थापन ट्रिगरः जब संकेतकों में जीवन के अंत का संकेत मिलता है, या निर्माता द्वारा अनुशंसित कार्यक्रम के अनुसार, बड़ी वृद्धि की घटनाओं के बाद प्रतिस्थापित करें
- दस्तावेज: स्थापना की तारीखों और किसी भी वृद्धि घटनाओं का रिकॉर्ड रखें
- परीक्षण: महत्वपूर्ण प्रतिष्ठानों के लिए योग्य इलेक्ट्रीशियनों द्वारा आवधिक परीक्षण पर विचार करें

नियामक मानक और अनुपालन

अधिभार सुरक्षा उपकरणों का चयन करते समय, उन उत्पादों की तलाश करें जो प्रासंगिक मानकों का अनुपालन करते हैंः

- UL 1449 चौथा संस्करण: उत्तरी अमेरिका में अधिभार सुरक्षा उपकरणों के लिए प्राथमिक मानक
- आईईईई सी62.41: बढ़त वातावरण और परीक्षण प्रक्रियाओं को परिभाषित करता है
- एनएफपीए 70 (राष्ट्रीय विद्युत संहिता): एसपीडी स्थापना के लिए आवश्यकताओं को शामिल करता है
- आईईसी 61643: निम्न वोल्टेज ओवरजाव सुरक्षा उपकरणों के लिए अंतर्राष्ट्रीय मानक

इन मानकों का अनुपालन यह सुनिश्चित करता है कि उनके द्वारा दावा की गई सुरक्षा प्रदान करने के लिए उपकरणों का परीक्षण और सत्यापन किया गया है।

सुरज प्रोटेक्शन के बारे में आम गलतफहमी

आपको सूचित निर्णय लेने में मदद करने के लिए, आइए कुछ आम गलतफहमी को दूर करेंः

- गलत धारणा: एक एकल अधिभार रक्षक पूरी इमारत की सुरक्षा के लिए पर्याप्त है।
वास्तविकता: कई प्रकारों के साथ समन्वित दृष्टिकोण सबसे व्यापक सुरक्षा प्रदान करता है।

- गलत धारणा: सभी अधिभार रक्षक समान सुरक्षा प्रदान करते हैं।
वास्तविकता: सुरक्षा के स्तर प्रकार 1, 2 और 3 के बीच और यहां तक कि प्रत्येक प्रकार के भीतर मॉडल के बीच भी काफी भिन्न होते हैं।

- गलतफहमीः ओवरज प्रोटेक्टर हमेशा के लिए चलते हैं।
वास्तविकता: वे हर लहर के साथ बिगड़ जाते हैं और समय-समय पर बदलने की आवश्यकता होती है।

- गलत धारणाः ओवरज प्रोटेक्टर बिजली की सभी समस्याओं से बचाते हैं।
वास्तविकता: वे अस्थायी रूप से होने वाले बिजली के झटकों से बचाते हैं, लेकिन लंबे समय तक होने वाले ओवरवोल्टेज, अंडरवोल्टेज या ब्रेकआउट से नहीं।

निष्कर्ष

संक्षेप में, टाइप 1 और टाइप 2 सर्ज प्रोटेक्टर्स के बीच मुख्य अंतर उनके स्थान और सर्ज की प्रकृति हैं जिन्हें वे लड़ने के लिए डिज़ाइन किए गए हैं।इन अंतरों को समझने से हमें विद्युत प्रतिष्ठानों और संवेदनशील उपकरणों के जीवन और विश्वसनीयता सुनिश्चित करने के लिए सही अधिभार सुरक्षा रणनीति चुनने में मदद मिल सकती है.

जबकि टाइप 1 सर्ज अरेस्टर बिजली के झटके जैसे शक्तिशाली बाहरी सर्ज के खिलाफ प्राथमिक रक्षा के रूप में कार्य करते हैं,टाइप 2 एसपीडी आपके विद्युत संयंत्र के भीतर उत्पन्न होने वाले अधिक लगातार आंतरिक क्षणिक अधिभ्रमण के खिलाफ आवश्यक सुरक्षा प्रदान करता हैअक्सर, सबसे मजबूत और विश्वसनीय सुरक्षा एक समन्वित दृष्टिकोण के माध्यम से प्राप्त की जाती है जो एक स्तरित विन्यास में दोनों प्रकार के एसपीडी का उपयोग करता है।यह सेवा ट्रांसफार्मर के माध्यमिक से उपयोग के बिंदु तक व्यापक अधिभार संरक्षण प्रदान करता है.
