सौर मंडल में एसपीडी क्या है?

सौर ऊर्जा प्रणालियों की लोकप्रियता

आजकल सौर पैनल घरेलू ऊर्जा के वैकल्पिक या प्राथमिक स्रोत के रूप में अधिक से अधिक लोकप्रिय हो रहे हैं।विभिन्न शोधों में सौर पैनलों की दक्षता बढ़ाने पर ध्यान केंद्रित किया गया है।, विश्वसनीयता, और यहां तक कि सभी मौसमों के दौरान या रात में भी उपलब्धता। इसके अलावा, क्योंकि फोटोवोल्टिक सौर प्रणाली की स्थापना बाहरी है, इसलिए इसे बाहरी खराब मौसम की स्थिति का भी सामना करना होगा।,पशु हस्तक्षेप, और बिजली की घटनाएं जैसे कि झटके और बिजली।

सौर ऊर्जा दुनिया भर के लोगों के लिए अपनी ऊर्जा जरूरतों को पूरा करने का विकल्प बन रही है।

सौर ऊर्जा के लिए डीसी एसपीडी की समझ

एक डीसी अधिभार संरक्षण डिवाइस सौर पीवी सिस्टम में बिजली अधिभार को रोकता है। हालांकि, अधिक सटीक होने के लिए, डीसी एसपीडी में एक धातु ऑक्साइड वैरिस्टोर होता है। इसलिए, जब सर्किट में अधिभार होता है, तो यह एक विशेष रूप से शक्तिशाली है।धातु ऑक्साइड वारिस्टोर अतिरिक्त वोल्टेज को अवशोषित करता है और वर्तमान को इसके माध्यम से बहने देता हैचूंकि धातु ऑक्साइड वारिस्टोर का प्रतिरोध उच्च होता है, इसलिए धारा के प्रवाह से सर्किट को कोई नुकसान नहीं होता है। इसके बजाय, जब बढ़त बीत जाती है तो यह सामान्य कार्य करने के लिए वापस आ जाता है।प्रक्रिया केवल नैनो सेकंड में की जाती है ताकि सिस्टम में वृद्धि का कोई खतरा न हो.

सौर प्रणालियों को डीसी सर्ज प्रोटेक्शन डिवाइस (एसपीडी) की आवश्यकता क्यों है?

वोल्टेज में वृद्धि कई कारणों से हो सकती है, जैसे कि बिजली या वोल्टेज उपयोग में आंतरिक परिवर्तन।वोल्टेज में वृद्धि से सौर ऊर्जा के फोटोवोल्टिक (पीवी) सिस्टम के घटक नष्ट हो जाते हैं।. यह वोल्टेज वृद्धि भी पीवी पैनलों में जलने छेद बनाता है और इन्वर्टर्स गिरावट. तो,एक डीसी अधिभार संरक्षण उपकरण वर्तमान सर्किट में बह से रोक सकता है और इन घटकों को क्षतिग्रस्त होने से बचाने के लिए.

जब एक शक्ति वृद्धि होता है, यह अपने इष्टतम स्तर पर चल रहा है से सिस्टम को रोकता है. कभी कभी, यह भी बुरी तरह से पीवी प्रणाली के घटकों को बर्बाद करता है. तो,जब आप पीवी प्रणाली पर एक सौर वृद्धि रक्षक स्थापित करते हैंयह सिस्टम को बिना किसी अचानक वृद्धि के सुचारू रूप से चलने में मदद करता है। नतीजतन, सिस्टम बेहतर और अधिक सुसंगत प्रदर्शन प्रदान करता है।

अचानक बिजली की वृद्धि से पीवी सिस्टम के घटक समय के साथ बिगड़ जाते हैं। यह धीरे-धीरे सौर ऊर्जा प्रणाली के जीवन की उम्मीद को कम करता है। तो,एक अधिभार सुरक्षा उपकरण इन घटकों की भलाई सुनिश्चित करेगाइसके अतिरिक्त, यह उपकरण सौर ऊर्जा प्रणाली के जीवनकाल को अधिक समय तक बढ़ाएगा।

जब बिजली सौर ऊर्जा की पीवी प्रणाली पर गिरती है, तो यह इन्वर्टर, कंट्रोलर या पैनलों को गंभीर रूप से नुकसान पहुंचा सकती है। इन नुकसानों की मरम्मत करने से आपको लंबे समय में निवेश से अधिक भुगतान करना पड़ सकता है।कभी-कभीतो, एक डीसी एसपीडी यह सुनिश्चित करेगा कि आप अतिरिक्त धन खर्च न करें और आपको दीर्घकालिक में अधिक बचत करने में मदद करेगा। इसलिए,डीसी एसपीडी में निवेश करना वास्तव में इसके लायक है.

यहां तक कि एक मामूली वोल्टेज स्पाइक भी सौर पैनल से बिजली खींचने वाले हर इलेक्ट्रॉनिक उपकरण को नुकसान पहुंचा सकता है यदि इसमें ओवरप्रोटेक्शन नहीं है।यह इस तथ्य के अलावा है कि आप जो भी ऊर्जा-बचत निवेश करते हैं वह बिजली संरक्षण के बिना बेकार हो जाएगा क्योंकि बिजली सौर पैनलों की खराबी का एक मुख्य कारण है।.

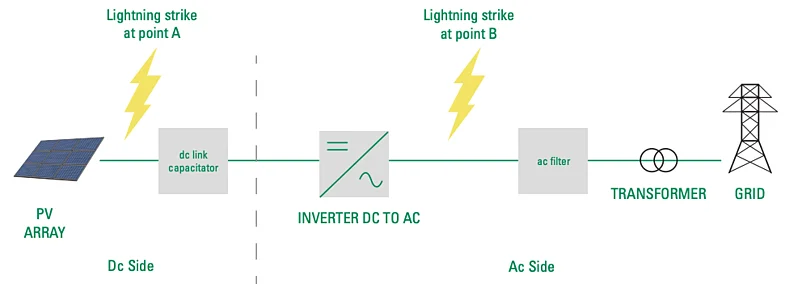

सौर-पीवी सिस्टम पर बिजली गिरने पर क्या होता है?

बिजली से सौर संयंत्रों को प्रत्यक्ष प्रहार से या अप्रत्यक्ष प्रहार से तुरंत पूर्ण या आंशिक विनाश का खतरा होता है।

ओवरवोल्टेज सौर पैनल प्रणाली की स्थापना को विभिन्न तरीकों से प्रभावित कर सकता हैः

- प्रत्यक्ष धमाकों से लेकर किसी संरचना की बाहरी बिजली सुरक्षा प्रणाली तक, उसके पास और यहां तक कि पीवी इंस्टॉलेशन तक
- विद्युत नेटवर्क में वितरित बिजली के प्रवाह से
- वायुमंडलीय उत्पत्ति (बिजली) और/या संचालन के कारण विद्युत नेटवर्क से प्रेषित ओवरवोल्टेज से
- बिजली के कारण विद्युत क्षेत्र के परिवर्तन से
- ग्रिड से, यदि बिजली मध्यम या निम्न वोल्टेज कंडक्टरों को हिट करती है
- पृथ्वी से, यदि बिजली PVs इन्वर्टर के करीब हिट
- डीसी पक्ष से, यदि बिजली पीवी मॉड्यूल को हिट

जब बिजली एक सौर पैनल सरणी से टकराती है, तो यह सिस्टम के तार लूप के भीतर एक प्रेरित क्षणिक धारा का कारण बनता है जो इन्सुलेशन, पैनलों, इन्वर्टर,और संचार उपकरणसौर ऊर्जा प्रणाली के अन्य घटकों, जैसे कि संयोजक बॉक्स और एमपीपीटी (अधिकतम पावर पॉइंट ट्रैकर डिवाइस) में विफलता की सबसे अधिक संभावना है।

कुछ सौर पीवी प्रणालियां अपने पैनलों के भौतिक या सर्किट क्षति का सामना कर सकती हैं; हालांकि, उनके सर्किट नियंत्रण और ऊर्जा भंडारण उपकरण बिजली के प्रहार के बाद तुरंत अनुपयोगी हो जाएंगे।

कैसे ओवरवोल्टेज सोलर पैनल सिस्टम को बाधित करता है?

क्षति सौर कोशिकाएंः

सर्किट में वोल्टेज अधिभार सौर कोशिकाओं पर दबाव डालता है। परिणामस्वरूप, यह अति ताप शुरू होता है। यह अंततः सामग्री को जलने या सेल को नुकसान पहुंचाने का कारण बनता है। कभी-कभीइससे सौर सेल को अपूरणीय क्षति हो सकती है।. नतीजतन, आपको सौर ऊर्जा संयंत्र को पूरी तरह से बदलने की आवश्यकता हो सकती है।

आग का खतरा पैदा करें:

जब वोल्टेज अधिभारित हो जाता है, तो सामग्री गर्म होने लगती है। कभी-कभी, अत्यधिक गर्म होने से सामग्री विस्फोट हो सकती है।सौर ऊर्जा संयंत्रों में एक विशाल आग का खतरा पैदा करता हैइसके अलावा, चूंकि ये बिजली संयंत्र एक दूसरे से जुड़े हुए हैं, इसलिए यह पूरे सौर ऊर्जा पैनल स्थापना प्रणाली को बर्बाद कर सकता है। यह लोगों के जीवन को भी खतरे में डाल सकता है।

विद्युत आपूर्ति का अवरोधः

वोल्टेज ओवरलोडिंग सर्किट को लगातार प्रदर्शन देने से रोकता है। ये नियमित वृद्धि धीरे-धीरे सौर ऊर्जा संयंत्र को सुचारू रूप से काम करने में असमर्थ बनाती है। परिणामस्वरूप,उपभोक्ताओं को अपने अंत से सिस्टम प्रदर्शन में कमी आती हैइसलिए यदि सही समय पर सही कदम नहीं उठाए जाते हैं तो पूरे सिस्टम को क्षति होने में ज्यादा समय नहीं लगेगा।

डीसी एसपीडी से सौर मंडल की रक्षा कैसे करें?

सी.सी. ओवरज प्रोटेक्टर सौर सर्किट नियंत्रण और ऊर्जा भंडारण उपकरणों को ओवरज को सीमित करके और इसे जमीन पर भेजकर सुरक्षा देता है।एक सौर पैनल सरणी पर एक बिजली का प्रहार प्रणाली के केबल लूप में प्रेरित अस्थायी धाराओं का कारण बनता हैसौर ऊर्जा प्रणाली में अन्य इलेक्ट्रॉनिक घटक,जैसे कि संयोजक बॉक्स और एमपीपीटी (अधिकतम पावर पॉइंट ट्रैकर डिवाइस) की विफलता की सबसे अधिक संभावना हैडीसी अधिभार संरक्षण यंत्र अधिभार संरक्षण प्रदान करता है और अधिभार के आयाम को सीमित करता है और वर्तमान तरंग को पृथ्वी की ओर मोड़ता है।यह सीसी ओवरजस्ट अरेस्टर न केवल सीसी घटक में बल्कि एसी घटक में भी स्थापित किया जाना चाहिएसौर पीवी प्रणाली के लिए डीसी एसपीडी की कुल संख्या मॉड्यूल और इन्वर्टर के बीच की दूरी और इन्वर्टर और डीसी लाइन की संख्या पर निर्भर करती है।

सौर ऊर्जा के लिए सही डीसी एसपीडी कैसे चुनें?

फ्लैश घनत्व:

बिजली की चमक घनत्व प्रति वर्ग किलोमीटर पर पृथ्वी पर बिजली के प्रहार की संख्या है। यह एक वर्ष के आधार पर मापा जाता है।यह फ्लैश घनत्व आपको यह जानने में मदद करता है कि किसी विशेष क्षेत्र में कितनी बिजली हो रही है. तो, आप एक डीसी एसपीडी के आधार पर चुन सकते हैं कि यह औसत में कितने फ्लैश ले सकता है.

उदाहरण के लिए, यदि किसी विशेष क्षेत्र में बहुत अधिक बिजली पड़ रही है तो आप प्रकार 1 डीसी एसपीडी चुन सकते हैं, क्योंकि यह उपकरण विशेष रूप से बिजली के प्रहार से घटकों को बचाने के लिए डिज़ाइन किया गया है।

सिस्टम ऑपरेटिंग तापमानः

सिस्टम ऑपरेटिंग तापमान डिवाइस की ऑपरेटिंग सीमा है जिस पर भौतिक घटक विफल हो सकता है। तो, आपको अपने द्वारा चुने जाने वाले डीसी एसपीडी के सिस्टम ऑपरेटिंग तापमान को जानना चाहिए।एक बेहतर प्रणाली ऑपरेटिंग रेंज सुनिश्चित करेगा कि डीसी एसपीडी सुरक्षित रूप से चल रहा है.

सिस्टम वोल्टेजः

सिस्टम वोल्टेज अधिकतम वोल्टेज रेटिंग है जिस पर डीसी एसपीडी चलेगा। इसका अर्थ है कि यदि वर्तमान रेटेड करंट से अधिक बहता है, तो डीसी सर्ज प्रोटेक्शन डिवाइस खराब हो सकता है।यह उपकरण को स्थायी क्षति भी पहुंचा सकता हैतो, सुनिश्चित करें कि आपके द्वारा चुने गए डीसी एसपीडी में उच्च वोल्टेज रेटिंग है।

एक सौर फार्म में आपको कितने सर्ज प्रोटेक्टर की आवश्यकता होती है?

महत्वपूर्ण सर्किटों की सुरक्षा के लिए सौर ऊर्जा प्रणाली के पूरे डीसी और एसी बिजली वितरण नेटवर्क में एक ओवरज सुरक्षा नेटवर्क स्थापित किया जाना चाहिए।सौर पीवी प्रणाली में आवश्यक एसपीडी की कुल संख्या पैनलों और इन्वर्टर के बीच की दूरी के आधार पर भिन्न होती है.

हम एक सौर पीवी प्रणाली के इनवर्टरों के डीसी इनपुट और एसी आउटपुट पर एसपीडी स्थापित करने की सलाह देते हैं, जबकि सकारात्मक और नकारात्मक डीसी लाइनों दोनों को ग्राउंडिंग करते हैं।निगरानी प्रणाली, और ट्रैकिंग सिस्टम को भी विद्युत हस्तक्षेप और डेटा हानि को रोकने के लिए संरक्षित किया जाना चाहिए।

- एसी लाइनों में, प्रत्येक पावर कंडक्टर पर जमीन पर अधिभार सुरक्षा तैनात की जानी चाहिए।
- यदि सौर पैनलों के बीच केबल की लंबाई 10 मीटर से कम है, तो इन्वर्टर, संयोजक बक्से या सौर पैनलों के करीब 1 एसपीडी स्थापित किया जाना चाहिए।
- 10 मीटर से अधिक की डीसी केबलिंग वाले प्रतिष्ठानों में, केबलों के अंत में इन्वर्टर और सौर मॉड्यूल दोनों पर अधिक अधिभार रक्षकों की आवश्यकता होगी।
- माइक्रोइंवर्टर वाली आवासीय सौर ऊर्जा प्रणाली में, जिसमें छोटी सी डीसी केबलिंग है लेकिन लंबी एसी केबलें हैं, घर को क्षणिक वृद्धि से बचाने के लिए एसपीडी को संयोजक बॉक्स पर स्थापित किया जाना चाहिए।

सौर ऊर्जा के लिए डीसी एसपीडी के घटक क्या हैं?

प्रतिरोधकों के विभिन्न प्रकार सौर ऊर्जा संयंत्रों पर अधिभार हमलों को रोकने. तो, अपने डीसी एसपीडी इन प्रतिरोधकों में से किसी को शामिल कर सकते हैं. यहाँ,मैंने उनके आंतरिक कामकाज के बारे में लिखा है और कैसे वे बिजली की वृद्धि को रोकते हैंकृपया इसे देखेंः

धातु ऑक्साइड वेरिस्टर्सः

धातु ऑक्साइड वैरिस्टोर एक प्रकार का प्रतिरोधक है जो विद्युत उपकरणों को ओवर-वोल्टेज या पावर सर्ज से बचने में मदद करता है। यह वैरिस्टोर सर्किट के प्रवेश द्वार पर रखा जाता है।यह प्रतिरोध यह सुनिश्चित करता है कि प्राथमिक सर्किट से अतिरिक्त वोल्टेज आसानी से अस्थायी हो सकता है.

हालांकि, इसका प्रतिरोध वोल्टेज के आधार पर बदलता है। इसका मतलब है कि यदि वोल्टेज बढ़ता है, तो प्रतिरोध कम हो जाएगा। परिणामस्वरूप DC SPD सर्किट में वर्तमान प्रवाह अधिक होगा,जो वोल्टेज को संतुलित करने में मदद करेगा.

गैस डिस्चार्ज ट्यूबः

गैस डिस्चार्ज ट्यूब (जीडीटी) बिजली सुरक्षा ट्यूब हैं। जब यह ट्यूब वोल्टेज में वृद्धि का पता लगाता है, तो यह निष्क्रिय गैस को जारी करता है, जो आयनिकरण के कारण एक कम प्रतिरोध चैनल बनाता है। इसके अलावा,यह वर्तमान को ग्राउंड लाइन पर पारित करता हैइस प्रकार, गैस डिस्चार्ज ट्यूब सौर ऊर्जा संयंत्रों में बिजली के उछाल से बचाता है।

संवेदनशील प्रतिरोधक:

कुछ संवेदनशील प्रतिरोधक हैं, जैसे कि क्षणिक वोल्टेज दमनकर्ता (टीवीएस) । ये वोल्टेज दमनकर्ता वोल्टेज को क्षणिक करने के लिए जल्दी से कार्य कर सकते हैं।जब टीवीएस के डायोड सर्किट में वोल्टेज का पता लगाते हैं, वे एक कम संक्रमण अवस्था में परिवर्तित करते हैं. फिर, वे जमीन के लिए अतिरिक्त वोल्टेज प्रसारित. कभी कभी, अतिरिक्त वोल्टेज भी टीवीएस डायोड के माध्यम से पारित कर सकते हैं.

क्या सौर फार्म को बिजली सुरक्षा प्रणाली की आवश्यकता होती है?

किसी भी विद्युत प्रतिष्ठान में अतिभार संरक्षण एक आवश्यक घटक है, लेकिन यह किसी भी तरह से एक उचित बिजली संरक्षण समाधान की जगह नहीं लेता है।

यदि आप अपने निवेश की रक्षा करना चाहते हैं, तो वृद्धि सुरक्षा एक विकल्प नहीं है, यह एक आवश्यकता है, लेकिन यदि आप पूर्ण सुरक्षा और मन की शांति चाहते हैं,एक बिजली संरक्षण प्रणाली बड़े पैमाने पर सौर ऊर्जा प्रतिष्ठानों की सफलता और विफलता के बीच अंतर कर सकती है.

बिजली सुरक्षा प्रणाली न केवल सौर पीवी प्रणाली की रक्षा करती है बल्कि आपकी पूरी संपत्ति और संपत्तियों की विश्वसनीय सुरक्षा भी प्रदान करती है जबकि पृथ्वी पर अस्थायी धाराओं को सुरक्षित रूप से बदल देती है।

बिजली सुरक्षा बनाम उछाल सुरक्षा को देखने का एक सरलीकृत तरीका अप्रत्यक्ष बिजली के प्रहार के खिलाफ रक्षा की दूसरी पंक्ति के रूप में उछाल सुरक्षा को देखना है।

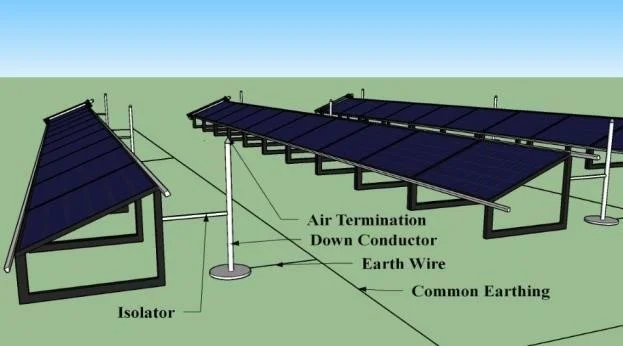

इसके विपरीत एक पूर्ण बिजली सुरक्षा प्रणाली जिसमें वायु टर्मिनल (बिजली के छड़ें), डाउन कंडक्टर, ओवरज प्रोटेक्टर, इक्विपोटेंशियल बॉन्डिंग,और एक ग्राउंडिंग प्रणाली प्रत्यक्ष बिजली के प्रहार के खिलाफ रक्षा की पहली पंक्ति है.

सौर के लिए डीसी एसपीडी की पूर्व स्थापना युक्तियाँ

- आपको यह सुनिश्चित करना होगा कि आपके द्वारा स्थापित एसपीडी में सौर ऊर्जा संयंत्र के अपेक्षित वोल्टेज रेटिंग से अधिक वोल्टेज रेटिंग हो।
- आपको यह सुनिश्चित करना चाहिए कि डीसी एसपीडी के कोठरी में पर्याप्त स्थान हो ताकि उपकरण को ठीक से स्थापित किया जा सके और कनेक्शन में व्यवधान के कारण खराबी न हो।
यदि आप एक से अधिक DC SPD स्थापित करने जा रहे हैं, तो सुनिश्चित करें कि इन अधिभार सुरक्षा उपकरणों के बीच का अंतर प्रबंधनीय है।

सौर ऊर्जा के लिए डीसी एसपीडी कैसे स्थापित करें?

चरण 1: डीसी एसपीडी को सौर प्रणाली से कनेक्ट करें

सबसे पहले, आपको डीसी एसपीडी को उस स्थान पर रखने की आवश्यकता है जहां अधिभार की संभावना है। स्थान केबल के आकार के आधार पर इन्वर्टर या सौर मॉड्यूल पर हो सकता है।एक बार जब आप स्थान पाया है, सौर पैनल के पीवी सिस्टम के विद्युत कनेक्शन को बंद कर दें ताकि उस पर काम करते समय बिजली का झटका लगने का खतरा कम हो सके। अब,आपको सौर ऊर्जा संयंत्र के फोटोवोल्टिक सिस्टम के मॉड्यूल से केबल लेने और उन्हें डीसी एसपीडी टर्मिनलों से जोड़ने की आवश्यकता है. इन टर्मिनलों में एकल-चरण पिन से तीन-चरण पिन हो सकते हैं. इसे और अधिक सटीक बनाने के लिए, यदि यह एक एकल-चरण कनेक्शन है,आप सकारात्मक चिह्नित केबल सकारात्मक टर्मिनल और नकारात्मक चिह्नित केबल नकारात्मक टर्मिनल से कनेक्ट करने की जरूरत है. पीई चिह्नित अंतिम केबल को पृथ्वी रेखा से जोड़ा जाएगा. अब, सुनिश्चित करें कि केबलों को टर्मिनलों से ठीक से जोड़ा गया है ताकि कोई ढीला कनेक्शन न हो.

चरण 2: संलग्नक चुनें

सबसे पहले, एक संलग्नक चुनें जहां आप डीसी एसपीडी रख सकते हैं। हालांकि, आप उपकरण रखने के लिए संलग्नक को अनुकूलित भी कर सकते हैं।यह सुनिश्चित करें कि घेर बॉक्स में वेंटिलेशन हैं ताकि गर्मी बॉक्स से बाहर निकल सकता है.

चरण 3: डीसी एसपीडी संलग्न करें

घेर में डीसी एसपीडी रखें. सुनिश्चित करें कि टर्मिनलों सही ढंग से अंदर संलग्न कर रहे हैं. इसके अलावा,आप इन टर्मिनलों को पीछे की ओर नीचे रख सकते हैं ताकि कनेक्शन में धूल जमा न हो.

चरण 4: मार्ग केबल

अब, आप पीवी मॉड्यूल के केबलों को संलग्नक में ले जा सकते हैं।आपको सर्किट के किनारे को सुरक्षित करने के लिए केबल क्लैंप का उपयोग करना होगा ताकि यह अन्य घटकों के संपर्क में न आए और कोई संभावित खतरा पैदा न करे. तो, आप संलग्नक बंद कर सकते हैं.

चरण 5: पीवी प्रणाली का परीक्षण करें

अब, आप पीवी सिस्टम चला सकते हैं और जांच सकते हैं कि क्या डीसी एसपीडी ओवरज से पर्याप्त सुरक्षा प्रदान कर रहा है और क्या सौर ऊर्जा संयंत्र अच्छा प्रदर्शन कर रहा है।

सौर ऊर्जा के लिए डीसी एसपीडी कैसे बनाए रखें?

नियमित रूप से जाँच करें: आपको नियमित रूप से डीसी एसपीडी की निगरानी करनी चाहिए और ढीले कनेक्शन की जांच करनी चाहिए। यदि आपको कोई ढीला कनेक्शन मिलता है, तो इसे कसकर वापस सुरक्षित करें। इसके अलावा, केबलों पर धूल जमा होने की जांच करें।कभी-कभीधूल जमा होने से तारों में गिरावट आ सकती है और अंततः उन्हें नुकसान हो सकता है।

नियमित प्रतिस्थापनः जब आप डीसी एसपीडी की जाँच करते हैं, तो सुनिश्चित करें कि सभी घटक ताजे और बरकरार हैं। हालांकि, यदि आप केबल या घटक में कोई क्षति देखते हैं, तो इसे तुरंत बदलें।
