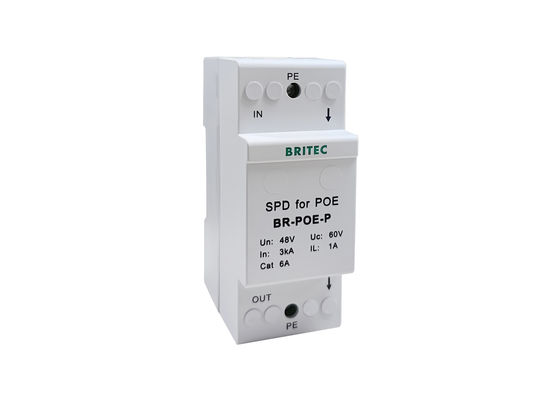

पीओई नेटवर्क सर्ज प्रोटेक्शन, सिग्नल सर्ज प्रोटेक्शन डिवाइस के लिए टाइप2 पी1 एसपीडी
पीओई नेटवर्क के लिए टाइप 2 पी1 एसपीडी ओवरज सुरक्षा सुविधाः
• विद्युत प्रणाली और विद्युत उपकरण को गर्जन और तत्काल ओवरवोल्टेज से सुरक्षित रखें।
• 48 वी डीसी / 34 वी एसी बिजली आपूर्ति सर्किट के साथ ईथरनेट संकेतों के संचरण को बिजली के कारण होने वाली वृद्धि से बचाएं।
• मानक: आईईसी 61643-21
• बढ़ी हुई वृद्धि सुरक्षा।
• 35 मिमी डीआईएन रेल पर माउंट करने के लिए एन 60715 के अनुसार
• यह प्रभावी रूप से सुनिश्चित कर सकता है कि उपकरण ठीक से काम करें
आयाम:
पीओई नेटवर्क सर्ज प्रोटेक्शन के लिए टाइप2 पी1 एसपीडी उत्पाद विवरणः
BR-POE-P | |
परीक्षण मानक | आईईसी 61643-21 |
एसपीडी वर्ग | TYPE2 P1 |
नाममात्र वोल्टेज Un | 48V |
अधिकतम निरंतर कार्यरत डीसी वोल्टेज Uc | 48V |
अधिकतम निरंतर कामकाजी एसी वोल्टेज Uc | 34 वी |
अधिकतम निरंतर कार्यरत डीसी वोल्टेज जोड़ी-जोड़ी | 57A |
45°C आईएल पर नाममात्र धारा | 1 ए |
D1 बिजली का विद्युत प्रवाह (10/350us) प्रति लाइन | 0.5kA |
C2 नाममात्र डिस्चार्ज करंट (8/20us) लाइन-लाइन इन | 150A |
C2 नाममात्र डिस्चार्ज करंट (8/20us) लाइन-पीजी इन | 2.5kA |
C2 कुल नाममात्र डिस्चार्ज करंट (8/20us) लाइन-पीजी में | 10kA |
C2 नाममात्र डिस्चार्ज करंट (8/20us)जोड़ी-जोड़ी ((POE) में | 150A |
इन सी2 अप के लिए वोल्टेज सुरक्षा स्तर जोड़ी-जोड़ी | ≤ 180V |
इन-सी2 अप के लिए वोल्टेज सुरक्षा स्तर लाइन-पीजी | ≤ 500V |
In C2 ((Poe) Up के लिए वोल्टेज सुरक्षा स्तर लाइन-लाइन | ≤ 600V |
250 मेगाहर्ट्ज़ पर सम्मिलन हानि | ≤3dB |
क्षमता रेखा-सी | ≤30pF |
क्षमता रेखा-पीजी सी | ≤25pF |
ऑपरेटिंग तापमान रेंज Tu | -40°C...+80°C |
पर लगाने के लिए | 35 मिमी की डीआईएन रेलें एन 60715 के अनुसार |
कनेक्शन (इनपुट/आउटपुट) | आरजे45 सॉकेट/ आरजे45 सॉकेट |
पिनिंग | 1/2,3/6,4/5,7/8 |
ज़मीनीकरण | 35 मिमी की डीआईएन रेलें एन 60715 के अनुसार |
आवरण सामग्री | पॉलीयामाइड पीए 6.6 |
सुरक्षा का स्तर (प्लग-इन) | आईपी 10 |
आदेश कोड | D9161 |
उत्पादन प्रक्रिया:
हमारे बारे में:
वानजाउ ब्रिटेक इलेक्ट्रिक कं, लिमिटेड 2003 में स्थापित किया गया था, कई वर्षों के अनुभव के साथ एक पेशेवर अधिभार सुरक्षा उपकरणों (एसपीडी) का निर्माण है। हम गुणवत्ता वाले उत्पाद प्रदान कर रहे हैं,प्रतिस्पर्धी मूल्य, शीघ्र वितरण और उत्कृष्ट सेवा, और पारस्परिक लाभ के आधार पर विदेशी व्यापार के साथ और भी अधिक सहयोग की उम्मीद है।
