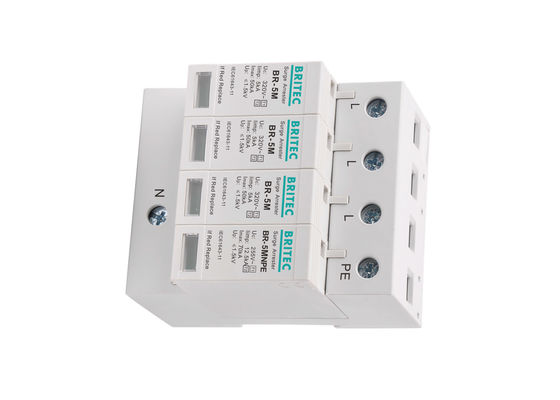

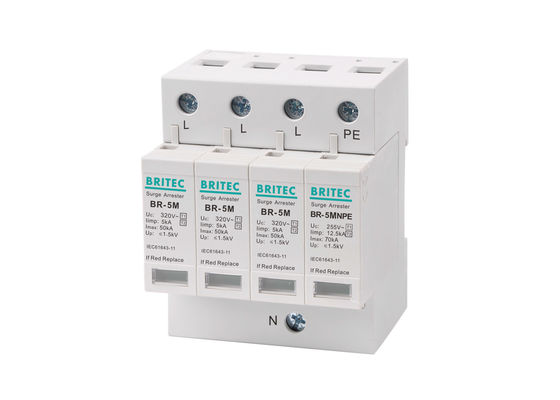

एसपीडी टी1+टी1 टाइप 1 और टाइप 2 एसी सर्ज प्रोटेक्शन डिवाइस
5kA रेटिंग और 3+NPE 320V कॉन्फ़िगरेशन वाला यह क्लास B+C क्लास I+II सर्ज प्रोटेक्शन डिवाइस औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए बिजली से प्रेरित वोल्टेज सर्ज के खिलाफ व्यापक सुरक्षा प्रदान करता है।
उत्पाद अवलोकन
- GB/T18802.1 और IEC/EN 61643-11 मानकों के अनुरूप
- रेटेड वोल्टेज: 275V~, 320V~
- अधिकतम डिस्चार्ज करंट: 50kA
- प्रभावी बिजली संरक्षण के लिए उच्च ऊर्जा वैरिस्टर तकनीक
- एलवी स्विचबोर्ड में आसान स्थापना के लिए मॉड्यूलर डिजाइन
- रखरखाव निगरानी के लिए जीवन समाप्ति संकेतक
- सर्ज करंट प्रवाहित करके बिजली के प्रतिष्ठानों को बिजली के हमलों से बचाता है
तकनीकी निर्देश
| एसपीडी वर्गीकरण (EN 61643-11) |
टाइप 1 + टाइप 2 |
| एसपीडी वर्गीकरण (आईईसी 61643-11) |
कक्षा I + कक्षा II |
| अधिकतम. सतत संचालन वोल्टेज (यूसी) |
320V |
| बिजली आवेग धारा (10/350μs) Iimp |
5kA |
| नाममात्र डिस्चार्ज करंट (8/20μs) (एलएन / एन-पीई) |
20kA/40kA |
| अधिकतम. डिस्चार्ज करंट (8/20μs) (एलएन / एन-पीई) |
50kA/70kA |
| वोल्टेज सुरक्षा स्तर (एलएन/एन-पीई) ऊपर |
≤1.3kV / ≤1.5kV |
| वोल्टेज सुरक्षा स्तर 5kA (LN / N-PE) |
≤1.0kV / ≤1.5kV |
| प्रतिक्रिया समय (एलएन/एन-पीई) टीए |
≤25ns / ≤100ns |
| तापमान रेंज आपरेट करना |
-40℃ से +80℃ |
| परिचालन स्थिति/दोष संकेत |
हरी लाल |
| क्रॉस-सेक्शन क्षेत्र (न्यूनतम/अधिकतम) |
4मिमी² / 35मिमी² |
| पर लगाने के लिए |
35 मिमी दीन रेल |
| सुरक्षा की डिग्री |
आईपी20 |
| संलग्नक सामग्री |
थर्मोप्लास्टिक UL94-V0 |
DIMENSIONS
काम के सिद्धांत
सामान्य परिचालन स्थितियों के तहत, एसपीडी एक उच्च-प्रतिबाधा स्थिति बनाए रखता है जो सिस्टम प्रदर्शन को प्रभावित नहीं करता है। जब क्षणिक वोल्टेज होता है, तो एसपीडी कम-प्रतिबाधा स्थिति में परिवर्तित हो जाता है, जिससे सर्ज धाराओं को जमीन पर या वापस स्रोत की ओर मोड़ दिया जाता है। यह क्लैम्पिंग क्रिया वोल्टेज को सुरक्षित स्तर तक सीमित करती है। क्षणिक घटना बीत जाने के बाद, एसपीडी स्वचालित रूप से अपनी उच्च-प्रतिबाधा स्थिति पर रीसेट हो जाती है।
सर्ज प्रोटेक्शन क्यों स्थापित करें?
दुनिया भर में रोजाना बिजली गिरने की घटनाएँ होती हैं, जिससे उनके रास्ते में आने वाली किसी भी संरचना के लिए खतरा पैदा हो जाता है। यद्यपि बिजली केवल माइक्रोसेकंड तक चलती है, लेकिन बिजली खतरनाक वोल्टेज वृद्धि उत्पन्न करती है जो इलेक्ट्रॉनिक उपकरणों को नष्ट करने में सक्षम है। सर्ज सुरक्षा उपकरणों को स्थापित करने से मूल्यवान विद्युत प्रणालियों और उपकरणों को होने वाले नुकसान को काफी कम किया जा सकता है या रोका जा सकता है।
पैकेजिंग एवं डिलिवरी
| आंतरिक पैकिंग |
सफेद बॉक्स |
| बाहरी पैकिंग |
भूरे रंग के डिब्बों |
| शिपिंग पोर्ट |
निंगबो/शंघाई |
| शिपिंग का तरीका |
समुद्री शिपमेंट / हवाई शिपमेंट / एक्सप्रेस |
भुगतान के तरीके
कंपनी प्रोफाइल
वानजाउ ब्रिटेक इलेक्ट्रिक कंपनी लिमिटेड, 2003 में स्थापित, यूकिंग, झेजियांग, चीन में स्थित एक विशेष सर्ज प्रोटेक्शन डिवाइस निर्माता है। लो वोल्टेज सर्ज अरेस्टर विकास और डिजाइन में 21 वर्षों से अधिक के अनुभव के साथ, ब्रिटेक उत्पादों का व्यापक रूप से विद्युत ऊर्जा, संचार, निर्माण और विभिन्न औद्योगिक क्षेत्रों में उपयोग किया जाता है, जो अंतरराष्ट्रीय ग्राहकों से मान्यता प्राप्त करते हैं।
प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्नों
Q1. क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं?
ए1. हम एक निर्माता हैं.
Q2. आपका कारखाना कहाँ स्थित है?
ए2. हमारा कारखाना यूईकिंग शहर, झेजियांग, चीन में स्थित है।
Q3. क्या आपके पास कोई प्रमाणपत्र है?
ए3. हां, हमारे पास टीयूवी, सीबी, सीई और अन्य प्रासंगिक प्रमाणपत्र हैं।
Q4. क्या आप ग्राहकों के डिज़ाइन के अनुसार उत्पाद तैयार कर सकते हैं?
ए4. हां, ओईएम सेवाओं का स्वागत है। हम आपके डिज़ाइन विनिर्देशों के अनुसार किसी भी प्रकार के एसपीडी का निर्माण कर सकते हैं।
Q5. हम ग्राहक को त्वरित प्रतिक्रिया कैसे दें?
ए5. हमारी पेशेवर टीम ऑनलाइन चैट, ईमेल, व्हाट्सएप और अन्य संचार चैनलों के माध्यम से तुरंत प्रतिक्रिया देती है।
