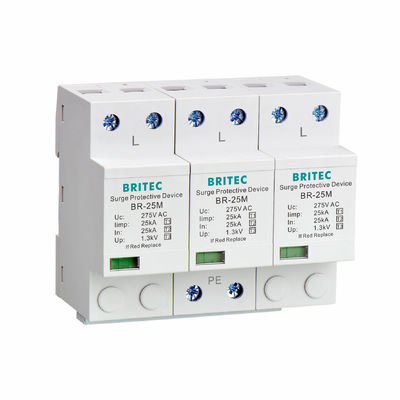

BR-25M 1P T1 क्लास I+II 25kA सिंगल फेज़ SPD सर्ज अरेस्टर लाइटनिंग प्रोटेक्टर

BTITEC सर्ज अरेस्टर श्रृंखला को विशेष रूप से विद्युत उपकरणों के लिए सर्ज सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।बाहरी (बिजली) और/या आंतरिक (स्विचिंग) घटनाओं के कारण होने वाले हानिकारक ओवरवॉल्टेज क्षणकों को सुरक्षित रूप से जमीन पर मोड़ने के उद्देश्य से सिस्टम के सामने के छोर पर सर्ज अरेस्टर स्थापित किए जाते हैं।सर्ज प्रोटेक्शन डिवाइस (एसपीडी), या ट्रांजिएंट वोल्टेज सर्ज सप्रेसर (टीवीएसएस) के रूप में भी जाना जाता है, ब्रिटेक सर्ज अरेस्टर बिजली के झटके से उत्पन्न होने वाले विद्युत क्षणकों से रक्षा करते हैं जो विद्युत कंडक्टरों पर अपना रास्ता खोजते हैं।



सुरक्षा वर्ग: प्रकार 1, वर्ग I

पोल संख्या: 1P,2P,3P,4P,1+1,3+1 वैकल्पिक

राष्ट्रीय रक्षा से बचने के लिए इमारतों की सुरक्षा के लिए व्यापक रूप से उपयोग किया जाता है

लाइटनिंग करंट और सर्ज अरेस्टर का संयोजन IEC 61643-1 के अनुसार टाइप 1+2 आवश्यकता वर्ग को पूरा करता है।

T1 सर्ज अरेस्टर प्रौद्योगिकी विशेषता:



	बीआर-25एम 1पी
अधिकतम.निरंतर संचालन एसी वोल्टेज यूसी	275V
बिजली आवेग धारा (10/350us) Iimp	25kA
नाममात्र डिस्चार्ज करंट (8/20us) इंच	25kA
अधिकतम डिस्चार्ज करंट (8/20us) आईमैक्स	100kA
वोल्टेज संरक्षण स्तर                                 ऊपर	≤1.3kV
प्रतिक्रिया समय टी.ए	≤25ns
अधिकतम.बैकअप फ़्यूज़	315ए
ऑपरेटिंग तापमान रेंज Tu	-40℃—80℃
क्रॉस-सेक्शन क्षेत्र (न्यूनतम)	4 मिमी2
क्रॉस-सेक्शन क्षेत्र (अधिकतम)	35 मिमी2
पर लगाने के लिए	35 मिमी दीन रेल
संलग्नक सामग्री	थर्मोप्लास्टिक UL94-V0
परीक्षण मानक	आईईसी 61643-11, एन 61643-11

T1 सर्ज अरेस्टर आयाम:





T1 सर्ज अरेस्टर आवेदन पत्र:


अनुप्रयोग: ग्रिड पावर, एसी पावर सर्किट, एसी वितरण बॉक्स, एलटी विद्युत पैनल

एसी एसपीडी क्षणिक एसी वोल्टेज से बचाने के लिए एसी पावर या ग्रिड पावर का उपयोग करता है।
