| Place of Origin: | China |
| ब्रांड नाम: | BRITEC |
| प्रमाणन: | TUV,CE,CB,S |
| Model Number: | BR-40 1+1 |

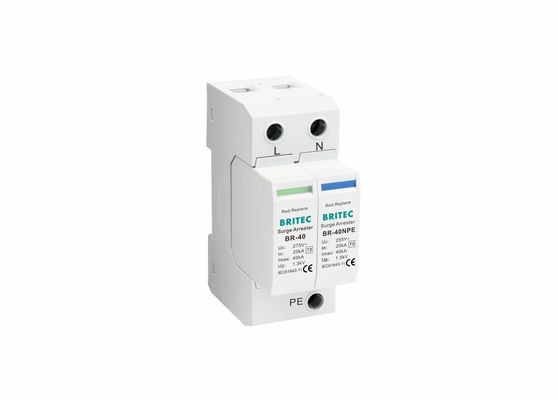

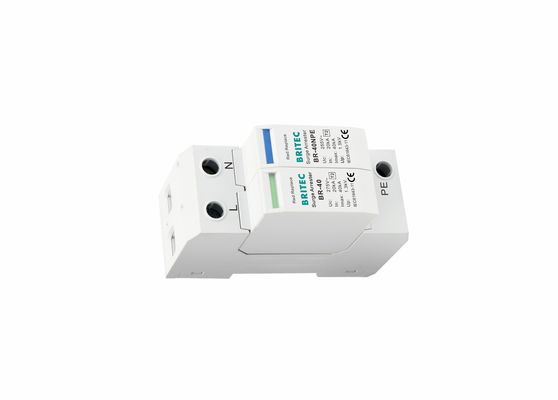

टाइप 2 सर्ज प्रोटेक्शन डिवाइस - एक उन्नत सर्ज प्रोटेक्टर जो बिजली की वृद्धि से बिजली और इलेक्ट्रॉनिक उपकरणों को व्यापक सुरक्षा प्रदान करता है। यह डिवाइस DIN रेल माउंटिंग के लिए डिज़ाइन किया गया है और 230V/400V की वोल्टेज रेटिंग और IP20 स्तर की सुरक्षा प्रदान करता है। इसमें 25 से कम नैनोसेकंड से कम प्रतिक्रिया समय भी है, जो अधिकतम सुरक्षा और विश्वसनीयता सुनिश्चित करता है। यह टाइप 2 सर्ज प्रोटेक्शन डिवाइस वाणिज्यिक और आवासीय अनुप्रयोगों के लिए एक आदर्श विकल्प है।
| BR-40 150 1+1 | BR-40 275 1+1 | BR-40 320 1+1 | BR-40 385 1+1 | BR-40 440 1+1 | |
|
EN61643-11 के अनुसार SPD वर्गीकरण |
टाइप 2 | टाइप 2 | टाइप 2 | टाइप 2 | टाइप 2 |
|
IEC61643-11 के अनुसार SPD वर्गीकरण |
कक्षा II | कक्षा II | कक्षा II | कक्षा II | कक्षा II |
|
अधिकतम। निरंतर ऑपरेटिंग एसी वोल्टेज यूसी |
150V | 275v | 320V | 385V | 440V |
|
अधिकतम। निरंतर ऑपरेटिंग एसी वोल्टेज [एन -पीई] यूसी |
255V | 255V | 255V | 255V | 255V |
|
नाममात्र डिस्चार्ज करंट (8/20US) में |
20ka | 20ka | 20ka | 20ka | 20ka |
|
अधिकतम। डिस्चार्ज करंट (8/20μs) IMAX |
40ka | 40ka | 40ka | 40ka | 40ka |
|
वोल्टेज संरक्षण स्तर ऊपर |
≤0.8kv | ≤1.3kv | ≤1.5kv | ≤1.8kv | ≤2.0kv |
|
वोल्टेज संरक्षण स्तर 5ka अप |
≤0.6kv | ≤1kv | ≤1.2KV | ≤1.3kv | ≤1.5kv |
|
वोल्टेज सुरक्षा स्तर [एन-पीई] अप |
≤1.5kv | ≤1.5kv | ≤1.5kv | ≤1.5kv | ≤1.5kv |
|
वर्तमान बुझाने की क्षमता का पालन करें [n-pe] acifi |
100arms | 100arms | 100arms | 100arms | 100arms |
| अधिकतम। बैकअप फ्यूज | 100 ए जीजी | 100 ए जीजी | 100 ए जीजी | 100 ए जीजी | 100 ए जीजी |
| प्रतिक्रिया समय टा | ≤25NS | ≤25NS | ≤25NS | ≤25NS | ≤25NS |
| प्रतिक्रिया समय [एन-पीई] टा | ≤100NS | ≤100NS | ≤100NS | ≤100NS | ≤100NS |
| परिचालन तापमान सीमा तू | -40 ℃ -80 ℃ | -40 ℃ -80 ℃ | -40 ℃ -80 ℃ | -40 ℃ -80 ℃ | -40 ℃ -80 ℃ |
|
ऑपरेटिंग स्टेट / फॉल्ट इंडिकेशन |
हरी लाल | हरी लाल | हरी लाल | हरी लाल | हरी लाल |
| क्रॉस-सेक्शन क्षेत्र (न्यूनतम) | 4 मिमी 2 | 4 मिमी 2 | 4 मिमी 2 | 4 मिमी 2 | 4 मिमी 2 |
| क्रॉस-सेक्शन क्षेत्र (अधिकतम) | 35 मिमी 2 | 35 मिमी 2 | 35 मिमी 2 | 35 मिमी 2 | 35 मिमी 2 |
| बढ़ते के लिए | 35 मिमी दीन रेल | ||||
| संलग्नक सामग्री | थर्माप्लास्टिक UL94-V0 | ||||
| संरक्षण की उपाधि | IP20 | IP20 | IP20 | IP20 | IP20 |
| आदेश कोड | B18251 | B18253 | B18255 | B18257 | B18370 |
| आदेश कोड (रिमोट सिग्नलिंग के साथ) | B18252 | B18254 | B18256 | B18258 | B18371 |
जबकि शब्द "सर्ज अरेस्टर" और "एसपीडी" (सर्ज प्रोटेक्टिव डिवाइस) को अक्सर परस्पर उपयोग किया जाता है, वे बिल्कुल समान नहीं होते हैं, विशेष रूप से विद्युत सुरक्षा मानकों के संदर्भ में। एक उछाल गिरफ्तार एक विशिष्ट प्रकार का एसपीडी है जिसे प्राथमिक सुरक्षा के लिए डिज़ाइन किया गया है, जिसे अक्सर सबस्टेशन जैसी उच्च-वोल्टेज स्थितियों में उपयोग किया जाता है।
एक टाइप 2 सर्ज प्रोटेक्टिव डिवाइस (एसपीडी) को विद्युत प्रणालियों को सर्ज से बचाने के लिए डिज़ाइन किया गया है, विशेष रूप से अप्रत्यक्ष बिजली के हमलों या स्विचिंग संचालन के कारण।
