| Place of Origin: | China |
| ब्रांड नाम: | BRITEC |
| प्रमाणन: | TUV/CB/CE/ROHS/ISO9001 |
| Model Number: | BR-25GR 2P |
| न्यूनतम आदेश मात्रा: | 5 पी.सी.एस |
|---|---|
| पैकेजिंग विवरण: | दफ़्ती |
| Delivery Time: | 15 days after receipt of deposit |
| Payment Terms: | TT |
| Supply Ability: | 1000000 per month |
| माउंटिंग प्रकार: | दीन रेल 35 मिमी | सुरक्षा स्तर: | श्रेणी 1 |
|---|---|---|---|
| आर्द्रता रेटिंग: | 95% | उत्पाद संरचना: | प्लग करना |
| वोल्टेज रेटिंग: | 275V,320V,385V,440V | प्रतिक्रिया समय: | ≤100ns |
| उत्पाद का नाम: | टाइप 1 सर्ज प्रोटेक्शन डिवाइस | खम्भों की संख्या: | 1पी,1पी+एन, 2पी,3पी,3पी+एन, 4पी वैकल्पिक |
| प्रमुखता देना: | 275V टाइप 1 सर्ज प्रोटेक्शन डिवाइस,2P IEC SPD लाइटनिंग प्रोटेक्टर,BR-25GR SPD लाइटनिंग प्रोटेक्टर |
||
| विनिर्देश | BR-25GR 150 2P | BR-25GR 275 2P | BR-25GR 320 2P | |
| एस.पी.डी. का वर्गीकरण EN61643-11 के अनुसार | प्रकार 1 + प्रकार 2 | प्रकार 1 + प्रकार 2 | प्रकार 1 + प्रकार 2 | |
| IEC61643-11 के अनुसार एस.पी.डी. वर्गीकरण | वर्ग I + वर्ग II | वर्ग I + वर्ग II | वर्ग I + वर्ग II | |
| नाममात्र परिचालन वोल्टेज | अन | 120V ((50/60Hz) | 230V ((50/60Hz) | 230V ((50/60Hz) |
| अधिकतम निरंतर कामकाजी एसी वोल्टेज | यूसी | 150V ((50/60Hz) | 275V ((50/60Hz) | 320V ((50/60Hz) |
| बिजली आवेग वर्तमान (10/350μs) | इम्प | 25kA | 25kA | 25kA |
| नाममात्र डिस्चार्ज करंट (8/20μs) | अंदर | 25kA | 25kA | 25kA |
| अधिकतम डिस्चार्ज करंट (8/20μs) | इमेक्स | 100kA | 100kA | 100kA |
| विद्युत चार्ज की मात्रा | Q | 12.5A | 12.5A | 12.5A |
| विशिष्ट ऊर्जा | W/R | 156kJ/Ω | 156kJ/Ω | 156kJ/Ω |
| वोल्टेज सुरक्षा स्तर | ऊपर | ≤1.5kV | ≤1.5kV | ≤1.5kV |
| शॉर्ट सर्किट रेटेड करंट एसी | आईसीसीआर | 25kA rms | 25kA rms | 25kA rms |
| अधिकतम. बैकअप फ्यूज | 315A gG | 315A gG | 315A gG | |
| अस्थायी अधिभार | टीओवी | 440V/120min-प्रतिरोध | ||
| प्रतिक्रिया समय | आ | ≤100 एनएस | ≤100 एनएस | ≤100 एनएस |
| परिचालन तापमान सीमा | तुम | -40°C-80°C | -40°C-80°C | -40°C-80°C |
| क्रॉस सेक्शन क्षेत्र (मिन.) | 4 मिमी2 | 4 मिमी2 | 4 मिमी2 | |
| क्रॉस सेक्शन क्षेत्र (अधिकतम) | 35mm2 | 35mm2 | 35mm2 | |
| पर लगाने के लिए | 35 मिमी डाइन रेल | |||
| आवरण सामग्री | थर्मोप्लास्टिक UL94-V0 | |||
| सुरक्षा का स्तर | IP20 | IP20 | IP20 | |
| आदेश कोड | B7124 | B7137 | B7150 | |
| आदेश कोड (दूरस्थ संकेत के साथ) | B7125 | B7138 | B7151 | |
विशेषताएं:
टिकाऊ, कई हमले सहन करता है।
सुरक्षा वर्ग: प्रकार 1+2, वर्ग I + वर्ग II।
बीआर-25जीआर 2पी टीएन प्रणाली के लिए उपयुक्त है।
अधिकतम निरंतर संचालन वोल्टेज Uc 150VAC/ 275VAC/ 320VAC.
संयोजनः 4P, 3P, 2P, 1P, 1P+NPE, 3P+NPE.
आवेदनः
कक्षा 1 के लिए उपयुक्त है।
इस उत्पाद का व्यापक रूप से फोटोवोल्टिक बिजली संयंत्रों, चार्जिंग स्टेशनों, आवासीय भवनों, मोबाइल संचार बेस स्टेशनों, दूरसंचार कक्षों में उपयोग किया जाता है।औद्योगिक कारखानों और खानों और अन्य कुल बिजली आपूर्ति प्रणाली, जैसे कि विभिन्न प्रकार के वितरण स्टेशन, वितरण कक्ष, वितरण कैबिनेट, एसी और डीसी वितरण पैनल, बॉक्स ट्रांसफार्मर और अन्य महत्वपूर्ण और बिजली के झटके के लिए कमजोर उपकरण.
व्यापक रूप से मोबाइल संचार बेस स्टेशनों, माइक्रोवेव संचार कार्यालयों/स्टेशनों, दूरसंचार कक्षों, औद्योगिक खनन, नागरिक उड्डयन, वित्तीय प्रतिभूतियों आदि में उपयोग किया जाता है।
विभिन्न विद्युत वितरण स्टेशनों, विद्युत वितरण कक्षों, विद्युत वितरण अलमारियों, स्विच बॉक्स आदि के लिए।
विद्युत नेटवर्क पर वृद्धि के खिलाफ।
| पैरामीटर | विवरण |
|---|---|
| उत्पाद का नाम | टाइप 1 ओवरजॉग सुरक्षा उपकरण |
| सुरक्षा स्तर | प्रकार 1 |
| पोलों की संख्या | 1P, 1P+N, 2P, 3P, 3P+N, 4P वैकल्पिक |
| वोल्टेज रेटिंग | 275V, 320V, 385V, 440V |
| आर्द्रता रेटिंग | 95% |
| प्रतिक्रिया समय | ≤100 एनएस |
| वजन | 0.5 किलो |
| उत्पाद संरचना | प्लग |
| सुरक्षा वर्ग | IP20 |
| परिचालन तापमान | -40°C - 80°C |

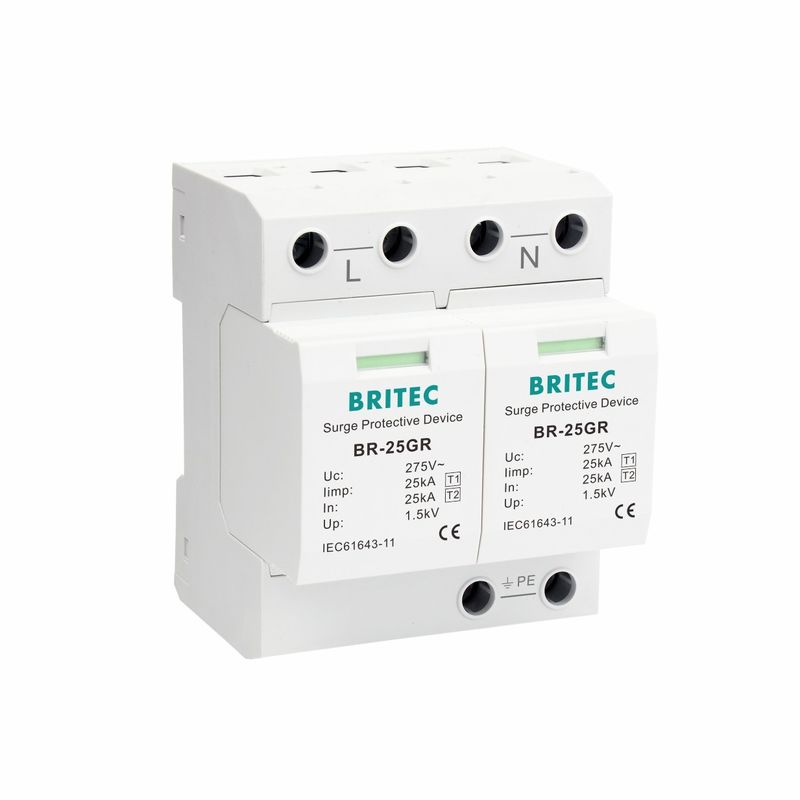

BRITEC BR-25GR 2P 25ka अधिभार सुरक्षा उपकरण
यह BRITEC BR-25GR 2P 25ka ओवरज प्रोटेक्शन डिवाइस बिजली के झटके और अन्य ओवरज घटनाओं से बेहतर सुरक्षा प्रदान करता है।यह UL 1449 और IEC61643-1 की सबसे सख्त आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है. यह 25ka सर्ज प्रोटेक्टर के साथ टाइप 1 एसपीडी है और इसका प्रतिक्रिया समय ≤100ns है। यह TUV/CB/CE/ROHS/ISO9001 के साथ प्रमाणित है, और इसका ऑपरेटिंग तापमान -40°C-80°C है।आर्द्रता 95% है और सुरक्षा वर्ग IP20 है. वजन 0.5 किलोग्राम है. न्यूनतम आदेश मात्रा 1 पीसीएस है और पैकेजिंग कार्टन है. डिपॉजिट प्राप्त होने के बाद डिलीवरी का समय 15 दिन है और भुगतान की शर्तें टीटी हैं. आपूर्ति क्षमता प्रति माह 1000000 है.
हम टाइप 1 सर्ज प्रोटेक्शन डिवाइस के लिए तकनीकी सहायता और सेवाएं प्रदान करते हैं। हमारी सेवाओं में शामिल हैंः
हम टाइप 1 सर्ज प्रोटेक्शन डिवाइस के लिए तकनीकी प्रशिक्षण और ग्राहक सेवा समर्थन भी प्रदान करते हैं। हम आपके सवालों के जवाब देने और आपके पास किसी भी समस्या के साथ मदद करने के लिए 24/7 उपलब्ध हैं।
व्यक्ति से संपर्क करें: Lucky
