| Place of Origin: | China |
| ब्रांड नाम: | BRITEC |
| प्रमाणन: | TUV/CB/CE/ROHS/ISO9001 |

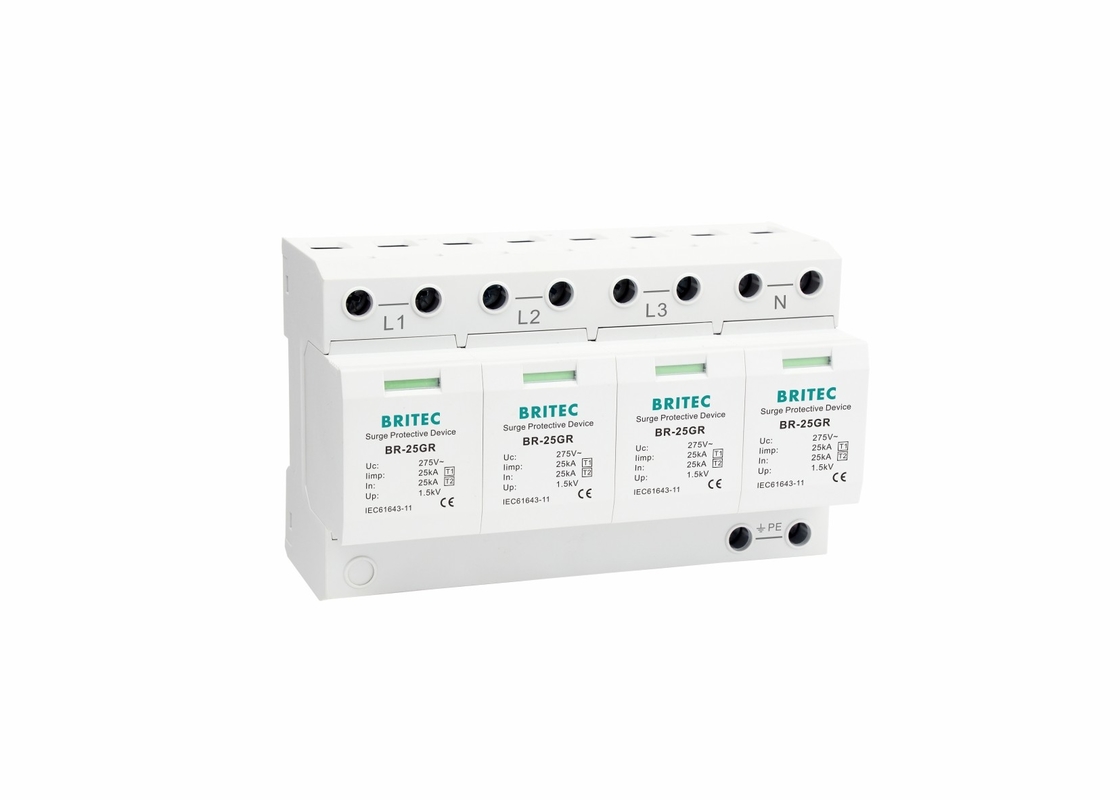

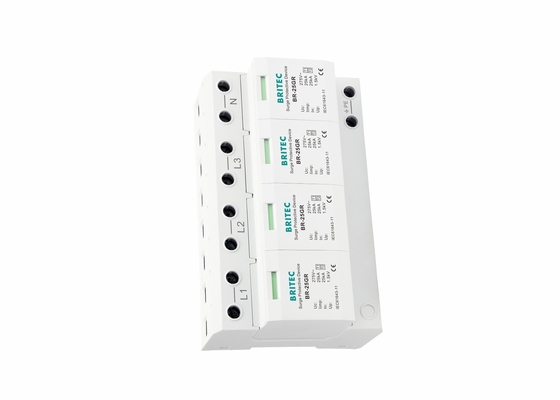

| Model Number: | BR-25GR 4P |
एक सर्ज प्रोटेक्टिव डिवाइस (एसपीडी) एक उपकरण है जिसे विद्युत प्रणालियों को वोल्टेज स्पाइक और ओवरवोल्टेज से बचाने के लिए डिज़ाइन किया गया है। एसपीडी आपके विद्युत प्रणालियों के लिए मूल्यवान सुरक्षा प्रदान करता है,यह सुनिश्चित करना कि वे सुरक्षित रहें और ठीक से कार्य करें. हमारे सर्ज प्रोटेक्टिव डिवाइस को 25kA के इम्पल्स करंट और 240V/400V के रेटेड वोल्टेज के साथ डिज़ाइन किया गया है। इसका माउंटिंग प्रकार DIN रेल है।
हमारे सर्ज प्रोटेक्टिव डिवाइस को उच्चतम गुणवत्ता वाले घटकों और उन्नत तकनीक के साथ डिज़ाइन किया गया है ताकि यह सुनिश्चित किया जा सके कि यह चरम तापमान और वोल्टेज स्पाइक का सामना कर सके।यह दीर्घकालिक विश्वसनीयता के लिए बनाया गया है और एक आसान स्थापित करने के लिए माउंट विकल्प के साथ आता है.
| विनिर्देश | BR-25GR 4P |
| वस्तु का नाम | ओवरजेड अरेस्टर |
| एस.पी.डी. का वर्गीकरण EN61643-11 के अनुसार | प्रकार 1 + प्रकार 2 |
| IEC61643-11 के अनुसार एसपीडी वर्गीकरण | वर्ग I + वर्ग II |
| अधिकतम निरंतर एसी ऑपरेटिंग वोल्टेज Uc | 275V |
| बिजली आवेग वर्तमान (10/350μs) ढीला | 25kA |
| नाममात्र डिस्चार्ज करंट (8/20μs) | 25kA |
| अधिकतम डिस्चार्ज करंट (8/20μs) Imax | 100kA |
| वोल्टेज सुरक्षा स्तर ऊपर | ≤1.5kV |
| शॉर्ट सर्किट के लिए रेटेड करंट lsccr | 25kA rms |
| अधिकतम. बैकअप फ्यूज | 315A gG |
| प्रतिक्रिया समय | ≤100 एनएस |
| ऑपरेटिंग तापमान रेंज Tu | -40°C~80°C |
| क्रॉस सेक्शन क्षेत्र (मिन.) | 4 मिमी2 |
| क्रॉस सेक्शन क्षेत्र (अधिकतम) | 35 मिमी2 |
| पर लगाने के लिए | 35 मिमी डाइन रेल |
| आवरण सामग्री | थर्मोप्लास्टिक UL94-V0 |
| सुरक्षा का स्तर | IP20 |
1. उच्च वृद्धि और स्पाइक्स के खिलाफ सुरक्षा के लिए डिज़ाइन किया गया सुरक्षात्मक उपकरण
2. इम्प: 25kA
3उपकरण क्षेत्र 0 और क्षेत्र 1 के बीच उपयोग के लिए डिज़ाइन किया गया है
1. स्थापना से पहले, बिजली की आपूर्ति काट दें.
2यह अनुशंसा की जाती है कि फ्यूज या सर्किट ब्रेकर को ओवरज सुरक्षा मॉड्यूल के सामने के छोर पर श्रृंखला में जोड़ा जाए।
3. एसपीडी को भवन वितरण बॉक्स या उपकरण कक्ष के पावर सप्लाई इनलेट अंत में समानांतर में स्थापित किया जाता है।
यदि परिस्थितियाँ अनुमति देती हैं, तो केविन कनेक्शन मोड का उपयोग किया जा सकता है।
4. स्थापना के दौरान, स्थापना आरेख के अनुसार केबल कनेक्ट करें. L चरण रेखा है, N तटस्थ रेखा है, और पीई जमीन है
केबल को गलत तरीके से कनेक्ट न करें। स्थापना पूरी होने के बाद, स्वचालित सर्किट ब्रेकर स्विच बंद करें और जांचें कि क्या
कामकाजी स्थिति सामान्य है।
5. अधिभार संरक्षण मॉड्यूल के उपयोग के दौरान, दोष प्रदर्शन खिड़की नियमित रूप से पता लगाया और जाँच की जानी चाहिए.
प्रदर्शन खिड़की लाल है या दूरस्थ टर्मिनल आउटपुट अलार्म संकेत, यह संकेत देता है कि अधिभार सुरक्षा मॉड्यूल दोषपूर्ण है और किया जाना चाहिए
समय पर मरम्मत या प्रतिस्थापन किया गया।
6. इनडोर ऑपरेशन के लिए उपयुक्त, जैसे कि आउटडोर में स्थापित, एक जलरोधक खोल से लैस होना चाहिए।
हम यह सुनिश्चित करते हैं कि हमारे सर्ज प्रोटेक्शन डिवाइस को सुरक्षित और सुरक्षित रूप से पैक और शिप किया जाए। हम यह सुनिश्चित करने के लिए निम्नलिखित पैकेजिंग और शिपिंग प्रक्रिया का उपयोग करते हैं कि आपका उत्पाद सही स्थिति में पहुंचे।
हमारे सर्ज प्रोटेक्शन डिवाइस को मानक कार्डबोर्ड बॉक्स के साथ पैक किया जाता है। कार्डबोर्ड बॉक्स उत्पादों को पैक करने का एक मजबूत और सुरक्षित तरीका प्रदान करते हैं।
हम अपने ओवरज प्रोटेक्शन डिवाइस को सबसे विश्वसनीय और लोकप्रिय शिपिंग सेवाओं में से एक के साथ भेजते हैं, जैसे कि फेडएक्स, यूपीएस और डीएचएल।हमारी शिपिंग प्रक्रिया में यह सुनिश्चित करने के लिए ट्रैकिंग और बीमा शामिल है कि आप अपने उत्पाद को सुरक्षित और सुरक्षित रूप से प्राप्त करें.
