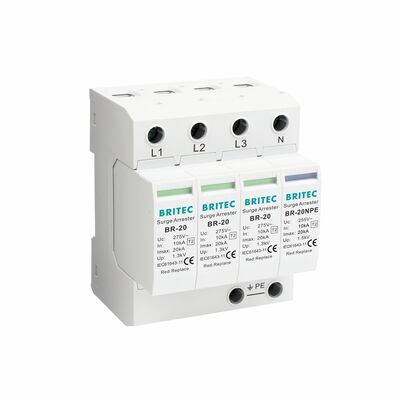

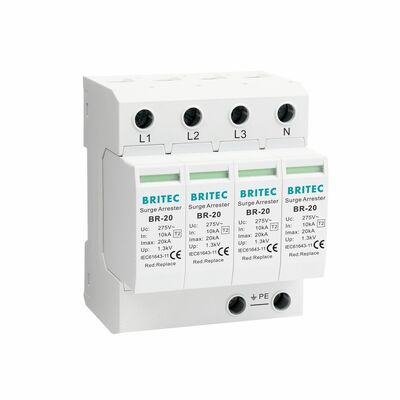

उत्पाद विवरण:
|
| ओम: | हाँ | यूसी: | 275वी/320वी/385वी/440वी |
|---|---|---|---|
| प्रकार: | टाइप 2 सर्ज प्रोटेक्शन डिवाइस | असर मोड: | ≤25ns |
| सुरक्षा स्तर: | आईपी20 | ||
| प्रमुखता देना: | टाइप 2 सर्ज प्रोटेक्टर 20KA,BR-20 ओवरजाव सुरक्षा यंत्र,OEM बिजली के झटके से बचाने वाला |
||
उत्पाद विशेषताएँ:
| विनिर्देश | बीआर-20 150 3+1 | बीआर-20 275 3+1 | बीआर-20 320 3+1 | बीआर-20 385 3+1 | बीआर-20 440 3+1 | |
| ईएन61643-11 के अनुसार एसपीएस वर्गीकरण | टाइप 2 | टाइप 2 | टाइप 2 | टाइप 2 | टाइप 2 | |
| आईईसी61643-11 के अनुसार एसपीएस वर्गीकरण | क्लास II | क्लास II | क्लास II | क्लास II | क्लास II | |
| अधिकतम। निरंतर ऑपरेटिंग ए.सी. वोल्टेज (एल-एन) | यूसी | 150V | 275V | 320V | 385V | 440V |
| अधिकतम। निरंतर ऑपरेटिंग ए.सी. वोल्टेज (एन-पीई) | यूसी | 255V | 255V | 255V | 255V | 255V |
| नाममात्र निर्वहन धारा (8/20μs) | इन | 10kA | 10kA | 10kA | 10kA | 10kA |
| अधिकतम। निर्वहन धारा (8/20μs) | आईमैक्स | 20kA | 20kA | 20kA | 20kA | 20kA |
| वोल्टेज सुरक्षा स्तर (एल-एन) | अप | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| वोल्टेज सुरक्षा स्तर 5kA (एल-एन) | अप | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
| वोल्टेज सुरक्षा स्तर (एन-पीई) | अप | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
| अधिकतम। बैकअप फ्यूज | 63A जीजी | 63A जीजी | 63A जीजी | 63A जीजी | 63A जीजी | |
| शॉर्ट-सर्किट सहन क्षमता | आईएससीसीआर | 25kA | 25kA | 25kA | 25kA | 25kA |
| अस्थायी ओवरवोल्टेज टीओवी-सहन (एल-एन) | यूटी | 180V/5सेकंड। | 335V/5सेकंड। | 400V/5सेकंड। | 500V/5सेकंड। | 580V/5सेकंड। |
| अस्थायी ओवरवोल्टेज टीओवी-सुरक्षित विफलता (एल-एन) | यूटी | 230V/120मिनट। | 440V/120मिनट। | 520V/120मिनट। | 650V/120मिनट। | 765V/120मिनट। |
| अस्थायी ओवरवोल्टेज टीओवी-सहन (एन-पीई) | यूटी | 1200V/200ms | 1200V/200ms | 1200V/200ms | 1200V/200ms | 1200V/200ms |
| प्रतिक्रिया समय (एल-एन) | टीए | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| प्रतिक्रिया समय (एन-पीई) | टीए | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| ऑपरेटिंग तापमान रेंज | तू | -40°C-80°C | -40°C-80°C | -40°C-80°C | -40°C-80°C | -40°C-80°C |
| ऑपरेटिंग स्थिति/दोष संकेत | हरा/लाल | हरा/लाल | हरा/लाल | हरा/लाल | हरा/लाल | |
| क्रॉस-सेक्शन क्षेत्र (न्यूनतम।) | 4mm² | 4mm² | 4mm² | 4mm² | 4mm² | |
| क्रॉस-सेक्शन क्षेत्र (अधिकतम।) | 35mm² | 35mm² | 35mm² | 35mm² | 35mm² | |
| पर माउंट करने के लिए | 35mm डीन रेल | |||||
| आवरण सामग्री | थर्मोप्लास्टिक यूएल94-वी0 | |||||
| सुरक्षा की डिग्री | आईपी20 | आईपी20 | आईपी20 | आईपी20 | आईपी20 | |
| ऑर्डर कोड | बी18741 | बी18743 | बी18745 | बी18747 | बी18749 | |
| ऑर्डर कोड (रिमोट सिग्नलिंग के साथ) | बी18742 | बी18744 | बी18746 | बी18748 | बी18750 | |
विशेषताएं:
3 फेज सप्लाई के लिए 20kA क्लास सी।
यह कॉम्पैक्ट डिवाइस हैं जिन्हें मुख्य स्विचबोर्ड पर 3-फेज+न्यूट्रल नेटवर्क की सुरक्षा के लिए डिज़ाइन किया गया है।
उत्पाद मानकों का अनुपालन करता है: ईएन 61643-11, सीआईई 61643-11, यूएल1449 एड। 4 अनुपालन।
सुरक्षा सर्किट्री उच्च ऊर्जा वैरिएस्टर पर आधारित है जिसमें थर्मल डिस्कनेक्शन डिवाइस होते हैं।
संचालन में आसान।
विफलता मोड को इंगित करने के लिए कारतूस पर एक संकेतक है।
लंबी सेवा जीवन।
बीआर-20 डीआईएन रेल माउंटेड है और सबसे सुरक्षित और आसान स्थापना और रखरखाव के लिए बदलने योग्य मॉड्यूल की सुविधा देता है।
उत्कृष्ट कार्यक्षमता
लगातार प्लग क्षमता (एन/पीई स्पार्क गैप के लिए भी)
बीआर-20 श्रृंखला को लाइटनिंग सर्ज वोल्टेज से बचाने के लिए डिज़ाइन किया गया है। इन इकाइयों को संरक्षित किए जाने वाले एसी नेटवर्क पर समानांतर में स्थापित किया जाना चाहिए और सामान्य और विभेदक मोड सुरक्षा प्रदान करनी चाहिए।
प्रत्येक व्यक्तिगत कनेक्टर के लिए थर्मल डिस्कनेक्ट डिवाइस
सर्ज प्रोटेक्शन डिवाइस / अरेस्टर स्विचिंग सर्ज से सुरक्षा के लिए हैं।
फ्लोटिंग रिमोट इंडिकेशन कॉन्टैक्ट के साथ या उसके बिना
प्रतिक्रिया का समय<25ns।
दृश्यमान विंडो का रंग ऑपरेटिंग स्थिति दिखाता है, हरा मतलब सामान्य, लाल मतलब असामान्य।
ब्राइटेक इंप। & एक्सप. वेंजhou Co., Ltd. 2003 में स्थापित हुई थी। ब्राइटेक एक पेशेवर सर्ज प्रोटेक्टिव डिवाइस (एसपीएस) निर्माता है जो पावर प्रोटेक्शन, डेटा प्रोटेक्शन, पीवी प्रोटेक्शन आदि के लिए सर्ज प्रोटेक्शन डिवाइस डिजाइन और निर्माण करता है।
ब्राइटेक के पास इन-हाउस प्रयोगशाला है, प्रयोगशाला में 100kA 10/350µs लाइटनिंग इंपल्स जनरेटर, 25kA 10/350µs इंपल्स जनरेटर और 120kA 8/20µs जनरेटर, 1.2/50µs 20kV कॉम्बिनेशन जनरेटर, टीओवी टेस्ट स्टेशन और अन्य परीक्षण उपकरण हैं।
कंपनी आईएसओ9001, आईएसओ45001, आईएसओ14001 प्रबंधन प्रणाली रखती है। विभिन्न उत्पाद टीयूवी, सीबी सीई, आरओएचएस, प्रमाणित हैं।
ब्राइटेक का यूरोपीय ग्राहकों के साथ लंबा व्यावसायिक संबंध है और बहुराष्ट्रीय कंपनियों के साथ काम करने का अच्छा अनुभव है।
हमारा मुख्य उत्पाद
टाइप 1 सर्ज प्रोटेक्शन डिवाइस।
टाइप 2 सर्ज प्रोटेक्शन डिवाइस।
टाइप 1 + टाइप 2 सर्ज प्रोटेक्शन डिवाइस।
टाइप 3 सर्ज प्रोटेक्शन डिवाइस।
डीसी (पीवी, सौर) सर्ज प्रोटेक्शन डिवाइस।
नेटवर्क सर्ज प्रोटेक्शन डिवाइस
एलईडी लाइटिंग सर्ज प्रोटेक्शन
