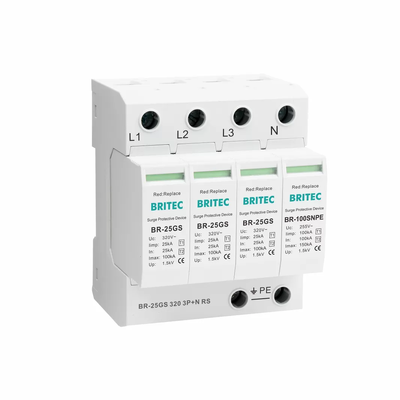

TUV BR-25GS 3P+N टाइप 1+2 25kA सर्ज अरेस्टर TT और TNS T1 पावर सर्ज प्रोटेक्टिव डिवाइस के लिए
25kA सिंगल फेज 3+1 टाइप 1 क्लास I लाइटनिंग सर्ज प्रोटेक्टिव डिवाइस
उत्पाद सुविधाएँ
- पोल की संख्या: 3P+N
- Up: 1.5kV
- Imax: 100 kA
- Uc: 320 V
- पावर वितरण प्रणाली: TT सिस्टम में SPD
- रिमोट सिग्नलिंग वैकल्पिक
- BR-25GS 3P+N EN/IEC 61643-11 मानकों के अनुरूप
- T1 और T2 दोनों परीक्षण वर्गों के अनुसार परीक्षण और निर्दिष्ट
हमारे पास सर्ज प्रोटेक्शन फील्ड के अनुसंधान और विकास और उत्पादन में 25 वर्षों का अनुभव है और हम 5 साल की वारंटी प्रदान करते हैं।
तकनीकी विशिष्टताएँ
| विनिर्देशन |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| SPD वर्गीकरण (EN61643-11) |
टाइप 1 + टाइप 2 |
टाइप 1 + टाइप 2 |
टाइप 1 + टाइप 2 |
| SPD वर्गीकरण (IEC61643-11) |
क्लास I + क्लास II |
क्लास I + क्लास II |
क्लास I + क्लास II |
| नाममात्र ऑपरेटिंग ए.सी. वोल्टेज (Un) |
120V/240V(50/60Hz) |
230V/400V(50/60Hz) |
240V/415V(50/60Hz) |
| अधिकतम निरंतर ऑपरेटिंग ए.सी. वोल्टेज (Uc L-N/N-PE) |
150V/255V(50/60Hz) |
275V/255V(50/60Hz) |
320V/255V(50/60Hz) |
| लाइटनिंग इम्पल्स करंट (10/350μs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| नाममात्र डिस्चार्ज करंट (8/20μs) (In L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| अधिकतम डिस्चार्ज करंट (8/20μs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| वोल्टेज प्रोटेक्शन लेवल (Up L-N/N-PE) |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
| अधिकतम बैकअप फ्यूज |
200A gG |
200A gG |
200A gG |
| प्रतिक्रिया समय (tA) |
≤100ns |
≤100ns |
≤100ns |
| ऑपरेटिंग तापमान रेंज (Tu) |
-40℃-85℃ |
-40℃-85℃ |
-40℃-85℃ |
| ऑर्डर कोड |
B17058 |
B17071 |
B17096 |
प्रत्यय: ड्राई कॉन्टैक्ट रिमोट सिग्नलिंग संस्करण के लिए प्रत्यय "RS" जोड़ें। उदाहरण: BR-25GS 275 3P+N RS
मुख्य विशेषताएँ
- प्रकार: T1+T2 सर्ज प्रोटेक्टर
- प्रतिक्रिया समय: ≤100ns
- लेबल वाले कनेक्शन
- कम्पोजिट प्रकार: 3P+N
- स्थापना: मानक रेल 35mm
- कम-वोल्टेज विद्युत प्रतिष्ठानों को विद्युत सर्ज से बचाने के लिए डिज़ाइन किया गया
- IEC61643-11 के अनुसार
- थर्मल डिस्कनेक्ट डिवाइस
- स्क्रू टर्मिनल कनेक्शन
अनुप्रयोग
विद्युत प्रतिष्ठानों को सीधे बिजली गिरने से बचाता है, और बिजली के बैक-करंट को डिस्चार्ज करता है जो पृथ्वी कंडक्टर से नेटवर्क कंडक्टर तक फैलता है। डिवाइस को ज़ोन 0 और ज़ोन 1 के बीच उपयोग करने के लिए डिज़ाइन किया गया है (IEC 62305-4 लाइटनिंग प्रोटेक्शन एरिया की परिभाषा के अनुसार)। तीन-चरण पावर सिस्टम की सुरक्षा के लिए इस्तेमाल किया जा सकता है।
स्थापना दिशानिर्देश
- डिस्चार्ज करंट पथ निर्धारित करें
- उन तारों को चिह्नित करें जो डिवाइस टर्मिनल पर अतिरिक्त वोल्टेज ड्रॉप उत्पन्न करते हैं
- अनावश्यक इंडक्शन लूप से बचने के लिए प्रत्येक डिवाइस के PE कंडक्टर को चिह्नित करें
- डिवाइस और SPD के बीच एक इक्विपोटेंशियल कनेक्शन स्थापित किया जाता है

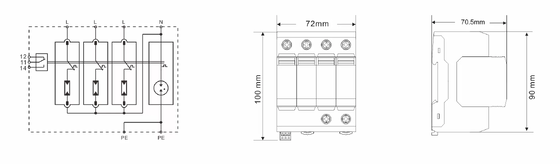

- स्थापना के दौरान, स्थापना आरेख के अनुसार डिवाइस को कनेक्ट करें, जहाँ L फेज लाइन है, N न्यूट्रल लाइन है, और PE ग्राउंड लाइन है। डिवाइस को गलत तरीके से कनेक्ट न करें।
विनिर्माण क्षमताएँ
ब्राइटेक के पास उन्नत परीक्षण उपकरण और उत्पाद लाइनें, उत्तम प्रबंधन, पेशेवर तकनीकी कर्मी और अच्छी तरह से प्रशिक्षित कार्यकर्ता हैं। ब्राइटेक टीम अपने ग्राहकों के लिए नवीनतम उत्पादों का विकास करती रहती है, यही कारण है कि हमारे उत्पादों का तकनीकी स्तर अग्रणी स्तर तक पहुँच सकता है। हम ग्राहकों की OEM/ODM में भी मदद कर सकते हैं।
कंपनी की जानकारी
वेंझो ब्राइटेक इलेक्ट्रिक कं, लिमिटेड की स्थापना 2003 में हुई थी। BRITEC और TYCOTIU बहन कंपनियां हैं। ब्राइटेक एक पेशेवर सर्ज प्रोटेक्टिव डिवाइसेस (SPD) निर्माता है जो पावर प्रोटेक्शन, डेटा प्रोटेक्शन, PV प्रोटेक्शन आदि के लिए सर्ज प्रोटेक्शन डिवाइसेस डिजाइन और निर्माण करता है।
ब्राइटेक के पास 100kA 10/350 लाइटनिंग इम्पल्स जनरेटर, 25kA 10/350 इम्पल्स जनरेटर, 120kA 8/20 जनरेटर, 1.2/50 20kV कॉम्बिनेशन जनरेटर, TOV टेस्ट स्टेशन और अन्य परीक्षण उपकरण के साथ इन-हाउस प्रयोगशाला है।
कंपनी ISO9001, ISO45001, ISO14001 प्रबंधन प्रणाली का संचालन करती है। विभिन्न उत्पाद TUV, CB CE, RoHS प्रमाणित हैं। ब्राइटेक का यूरोपीय ग्राहकों के साथ लंबा व्यावसायिक संबंध है और बहुराष्ट्रीय कंपनियों के साथ काम करने का अच्छा अनुभव है।
वैश्विक उपस्थिति
ब्राइटेक के पास एक मजबूत बिक्री टीम है, हमारे सर्ज प्रोटेक्शन डिवाइसेस दुनिया भर के कई देशों में बेचे जाते हैं। यूरोप और एशिया हमारे मुख्य बाजार हैं। हम वैश्विक ग्राहकों के साथ सहयोग करना चाहते हैं और आपके बाजार में सफल होने में आपकी मदद करना चाहते हैं।
प्रमाणन
ब्राइटेक SPD उत्पादों की पूरी श्रृंखला प्रदान करता है जिनके पास CE, RoHS, TUV, SEMKO, CB प्रमाणन है। कंपनी ISO9001 गुणवत्ता प्रबंधन प्रणाली लागू करती है।
उत्पाद अनुप्रयोग
ब्राइटेक ने उत्पादों की एक विस्तृत श्रृंखला विकसित की है जो मुख्य रूप से कम-वोल्टेज लाइटनिंग प्रोटेक्शन के क्षेत्र में आवश्यकताओं को पूरा करती है, जैसे पावर सिस्टम, PV सिस्टम और डेटा आदि के लिए SPD। ये सभी उत्पाद इलेक्ट्रॉनिक सिस्टम, कंप्यूटर नेटवर्क और सुरक्षा प्रणाली, पावर उद्योग, पेट्रोलियम रासायनिक उद्योग और राष्ट्रीय रक्षा उद्योग के लिए सुरक्षा में व्यापक रूप से लागू किए गए हैं।
अक्सर पूछे जाने वाले प्रश्न
आपके अनुभव के बारे में क्या?
हमारे पास अपना कारखाना और इन-हाउस टेस्ट प्रयोगशाला है, हमारे आर एंड डी विभाग के पास 25 वर्षों से अधिक का अनुभव है।
आपका क्या फायदा है?
तेजी से डिलीवरी: 2-3 सप्ताह। बड़े पैमाने पर उत्पादन लागत कम करता है: 300,000 पीस प्रति वर्ष। गुणवत्ता मान्यता प्राप्त: ट्रांसनेशनल कंपनी के साथ सहयोग।
क्या कस्टम डिजाइन पैकेज स्वीकार्य है?
इनर बॉक्स और आउट कार्टन अंतरराष्ट्रीय मानक के अनुसार बनाए जाते हैं। हम ग्राहक की आवश्यकता के अनुसार पैकेजिंग कर सकते हैं।
क्या आप हमारे लिए OEM कर सकते हैं?
ज़रूर, हम OEM और ODM ऑर्डर स्वीकार करते हैं, कृपया ब्रांड के लिए प्राधिकरण पत्र के साथ आपूर्ति करें।
वारंटी के बारे में क्या?
5 साल।
क्या मैं पहले 1pc नमूना और छोटा ऑर्डर खरीद सकता हूँ?
बेशक, नमूना ऑर्डर का समर्थन करते हैं, विशेष रूप से कुछ शर्तों के तहत नए ग्राहकों के लिए।
नमूना बनाने में कितना समय लगता है?
3-5 दिन।
आपकी कंपनी गुणवत्ता नियंत्रण के संबंध में कैसे काम करती है?
गुणवत्ता प्राथमिकता है। हम हमेशा उत्पादन की शुरुआत से अंत तक गुणवत्ता नियंत्रण को बहुत महत्व देते हैं। IQC घटकों का निरीक्षण करता है, उत्पादन के दौरान गश्ती निरीक्षण किया जाता है और सभी सामानों का कारखाने से निकलने से पहले 100% परीक्षण किया जाता है।
